Эксплуатация
332438F 11
• Перед ремонтом оборудования.
• Прежде чем жидкость высохнет или осядет
в бездействующем насосе (проверяйте срок
жизнеспособности катализированных жидкостей).
• В конце дня.
• Перед помещением насоса на хранение.
Осуществляйте промывку при минимально возможном
давлении. Промывайте оборудование жидкостью,
совместимой с подаваемым насосом жидким
материалом и смачиваемыми частями оборудования.
Для получения информации о рекомендованных
жидкостях и частоте промывки обратитесь к
производителю или поставщику используемой
в насосе жидкости.
1. Выполните инструкции раздела Процедура снятия
давления, стр. 10.

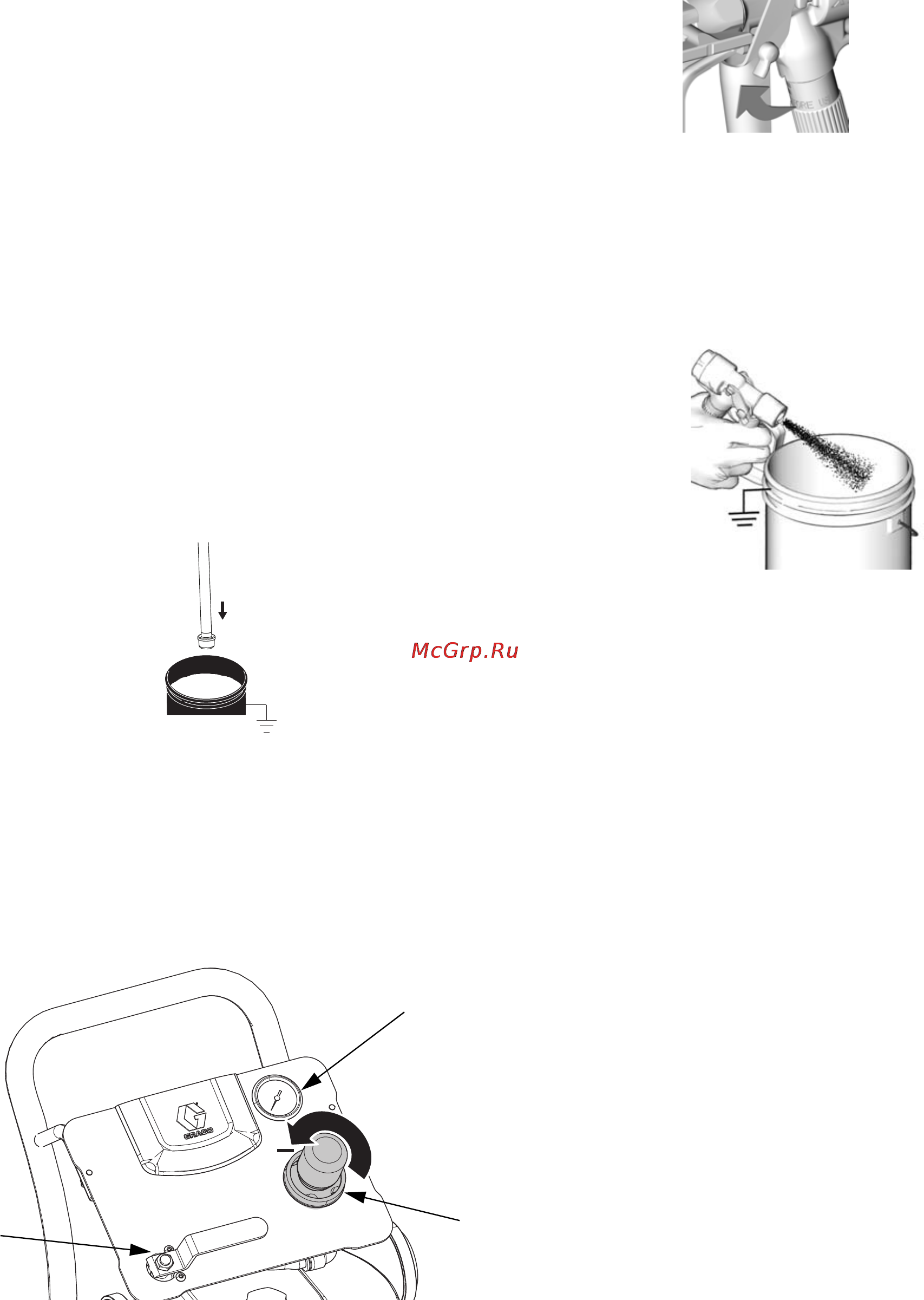

2. См. РИС. 1. Включите блокиратор пускового курка
пистолета. Снимите защитную насадку наконечника
и распылительный наконечник с пистолета (H).
См. руководство к пистолету.
3. Поместите трубку для всасывания в совместимый
растворитель.
ПРИМЕЧАНИЕ. Не натягивайте шланг. Для облегчения
потока жидкости в насос этот шланг должен висеть
свободно.
4. Поворачивайте ручку регулятора (E) против
часовой стрелки, пока она не остановится и в
манометре (D) не отобразится нулевое значение.
5. Откройте главный воздушный клапан
стравливающего типа (C).
6. Промойте шланг и распылительный пистолет.
a. Выключите блокиратор пускового курка
пистолета. Прижмите пистолет к заземленной
металлической емкости.
b. Нажмите пусковой курок пистолета. Медленно
открывайте ручку настройки регулятора (E) до тех
пор, пока насос не начнет работать, и устойчивая
струя не начнет выходить из пистолета.
Нажимайте пусковой курок пистолета в течение
10-15 секунд.
c. После выхода чистого растворителя,
остановите работу насоса путем поворачивания
ручку настройки регулятора (E) против часовой
стрелки до тех пор, пока он не остановится и
манометр (D) не будет показывать нулевое
значение. После того, как материал перестанет
выходить, отпустите пусковой курок и поставьте
его на предохранитель. Остановите работу
насоса путем вставки штока в насос.
d. Закройте главный воздушный клапан
стравливающего типа (C).
E
D
ti21106a
C
TI5048a
TI8727a
