Установка
6 332438F
Установка
Обозначения.
A Воздушный запорный клапан (дополнительная
вспомогательная принадлежность)
B Воздушный фильтр (дополнительная вспомогательная
принадлежность)
C Главный воздушный клапан стравливающего типа
D Воздушный манометр насоса
E Регулятор давления воздуха в насосе
F Тележка
G Дренажный клапан для жидкости
H Распылительный пистолет
J Шланг подачи жидкости в пистолет
K Шланг с оплеткой
L Выпускное отверстие для жидкости насоса
M Провод заземления
N Смачиваемая чаша
P Впускное отверстие для жидкости насоса
R Всасывающий шланг

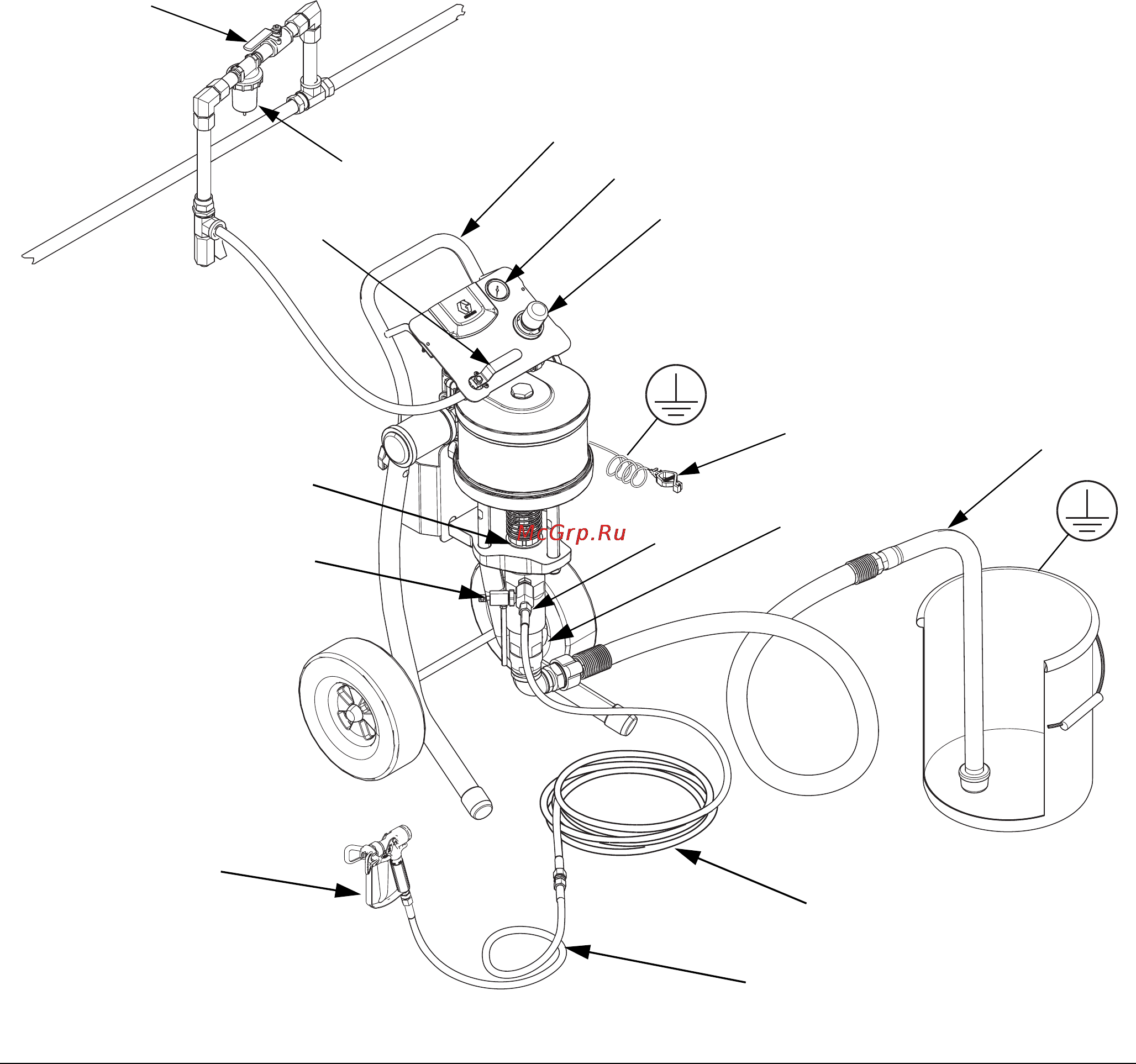

РИС. 1. Стандартная установка
D
P
L
C
M
K
E
R
J
H
F
N
ti21104a
G
B
A
