Графики характеристик
26 332438F
Графики характеристик
Расчет выпускного давления жидкости
Для расчета выпускного давления жидкости (фунты на
кв. дюйм/МПа/бар) при определенной скорости потока
жидкости (галлоны/мин или л/мин) и при рабочем
давлении воздуха (фунты на кв. дюйм/МПа/бар)
воспользуйтесь приведенными ниже инструкциями
и графиками данных насоса.
1. Найдите нужное значение расхода внизу графика.
2. Найдите точку пересечения вертикальной линии с
избранной кривой выпускного давления жидкости.
На шкале слева от этой точки указано выпускное
давление жидкости.
Расчет расхода/потребления воздуха
в насосе
Для расчета расхода/потребления воздуха в насосе
(станд. куб. футы в мин. или м
3
/мин.) при определенной
скорости потока жидкости (галлоны/мин. или л/мин.)
и давлении воздуха (фунты на кв. дюйм/МПа/бар)
воспользуйтесь приведенными ниже инструкциями
и графиками данных насоса.
1. Найдите нужное значение расхода внизу графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой расхода/потребления воздуха.
Прочтите на шкале справа величину
расхода/потребления воздуха.

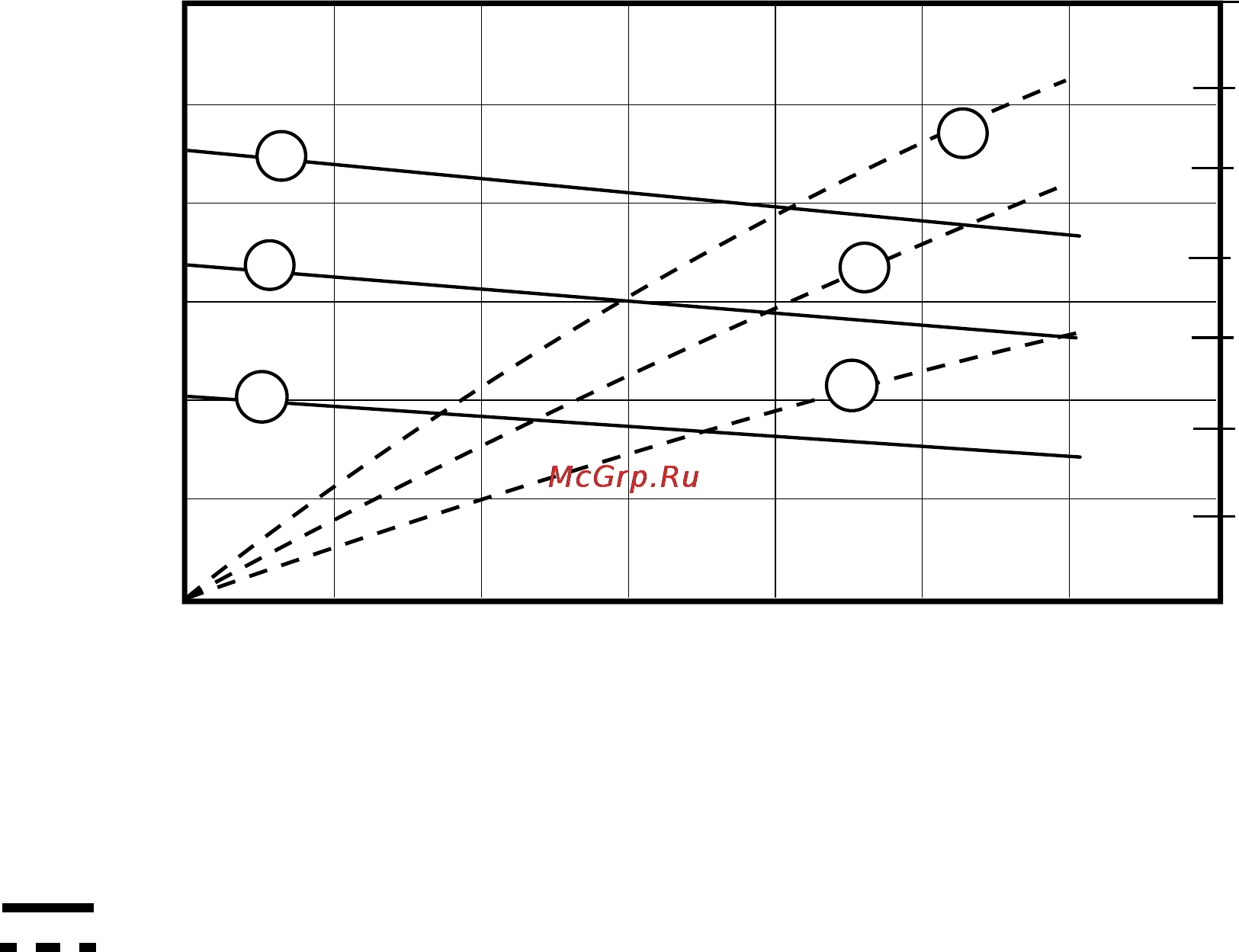

Merkur X48, соотношение 48:1, 75куб. см/цикл
Циклов в минуту
0
0
Расход жидкости, галлон/мин. (л/мин.), тестирование маслом вязкостью №10
Выпускное давление жидкости,
Расход воздуха, станд. куб.
0,2
(0,75)
0,4
0,6
0,8
1,0
(1,5)
(2,3)
(3,0)
(3,8)
1,2
(4,5)
10
20 30
40
50 60
1000
(7, 70)
3000
4000
5000
6000
(14, 140)
(21, 210)
(28, 280)
(35, 350)
(42, 420)
2000
10
20
30
40
50
60
(0,3)
(0,6)
(0,9)
(1,1)
(1,4)
(1,7)
A
B
C
A
B
C
Обозначения.
A 0,69 МПа (6,9 бар, 100 фунтов на кв. дюйм)
B 0,48 МПа (4,8 бар, 70 фунтов на кв. дюйм)
C 0,28 МПа (2,8 бар, 40 фунтов на кв. дюйм)
Расход жидкости
Расход воздуха
фунты на кв. дюйм (МПа, бар)
футы/мин. (м
3
/мин.)
