Установка
332438F 9
7. Закройте главный воздушный клапан стравливающего
типа (C). Подсоедините шланг подачи воздуха к впускному
воздушному отверстию.
8. Промойте оборудование перед применением. См. стр. 10.
9. Перед использованием оборудования необходимо
осуществить заправку. См. стр. 12.
Смачиваемая чаша
Перед началом эксплуатации наполните смачиваемую
чашу (N) на 1/2 жидкостью для щелевого
уплотнения (TSL) Graco (арт. №206994) или
совместимым растворителем.

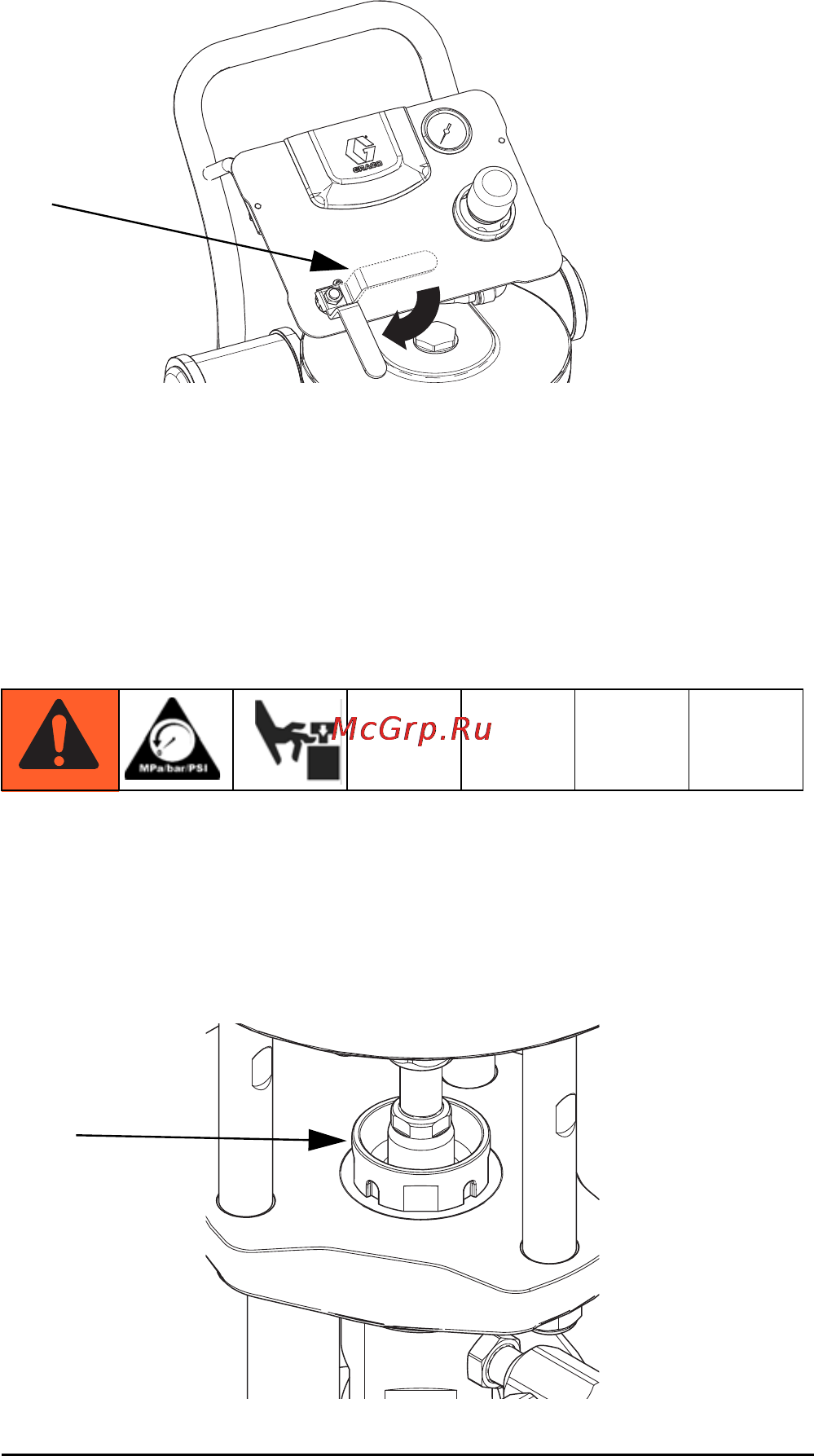

РИС. 4. Смачиваемая чаша
ti21105a
C
N
