Калибровочная проверка
334326E 51

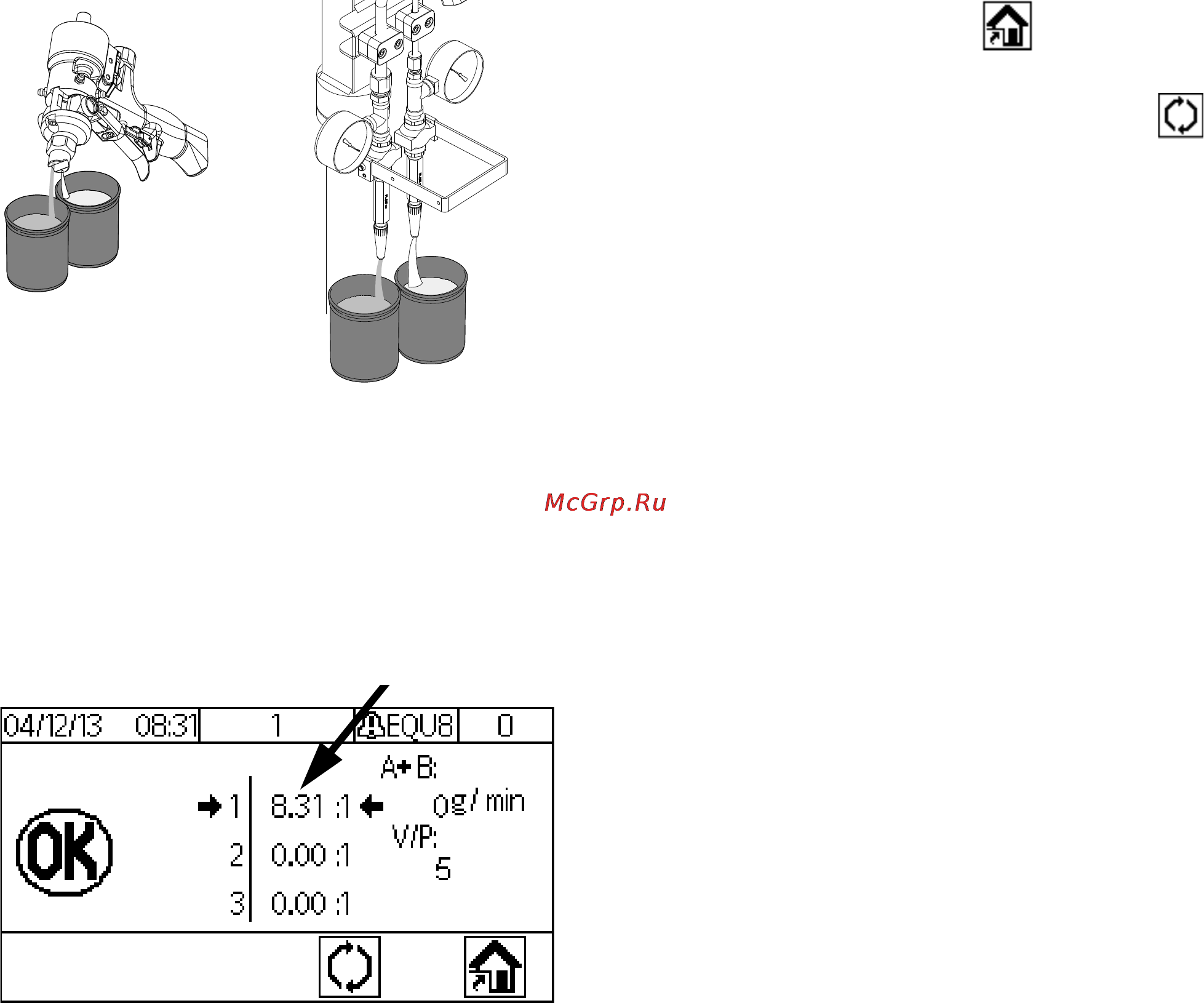

11. Распределите химические вещества по двум
отдельным контейнерам.
MD2. Химическое вещество будет распределяться
через аппликатор.
Ultra-lite. Химическое вещество будет
распределяться через блок калибровочной
проверки.
12. Продолжайте распределять химические вещества
по контейнерам, пока масса распыла не достигнет
400г.
ПРИМЕЧАНИЕ. Значение отобразится в модуле DM,
когда дозирование будет завершено. Именно это
значение является целевым для устройства исходя из
показателей расходомеров.
13. Взвесьте оба контейнера по отдельности
и рассчитайте соотношение (A/B) двух химических
веществ.
14. Сравните соотношение, рассчитанное по
взвешенным контейнерам, с соотношением,
представленным в модуле DM.
15. Если результаты сравнения являются
приемлемыми, активируйте в модуле DM.
При необходимости в дальнейшей проверке
повторите действия 10–14 дважды. Нажмите
для сброса всех значений, если требуется больше
трех образцов.
16. Если результаты сравнения являются
неприемлемыми, выполните инструкции раздела
Выполните калибровку устройства. на стр. 38.
