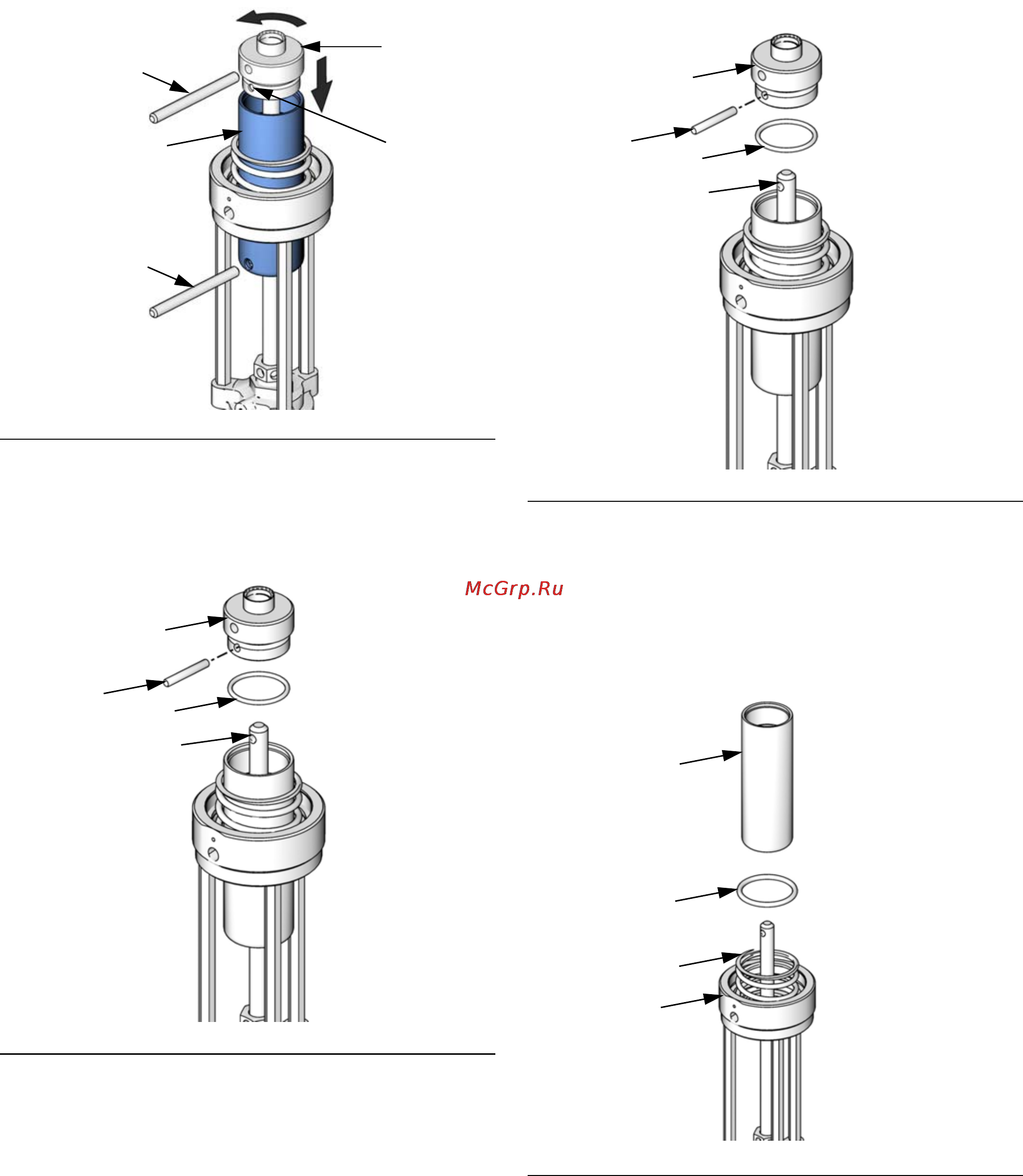

Ремонт пневмодвигателя 4 введите штифт 69 в отверстие поршня чтобы блокировать его Воспользуйтесь вторым штифтом 69 чтобы отвинтить крышку поршня 17 и отделить её от поршня 21 открыв доступ к установочному штифту 19 См Рис 13 5 Только для пневматических двигателей серии А Извлеките установочный штифт 19 и снимите головку поршня 17 с передаточного вала 20 Снимите детали 17 19 50 См Рис 14 6 Только для пневматических двигателей серии В Извлечь установочный штифт 19 и снять головку поршня 17 и передаточного вала 20 Снимите уплотнительное кольцо 50 с крышки поршня Осмотрите все детали на наличие повреждений См Рис 15 7 Снять пневмопоршень 21 с верхней части основания пневмодвигателя 23 Снять уплотнительное кольцо 24 с основания пневмодвигателя Проверить все детали включая пружину 22 в основании пневмодвигателя на повреждения См Рис 16 Рис 16 12 312527Р
