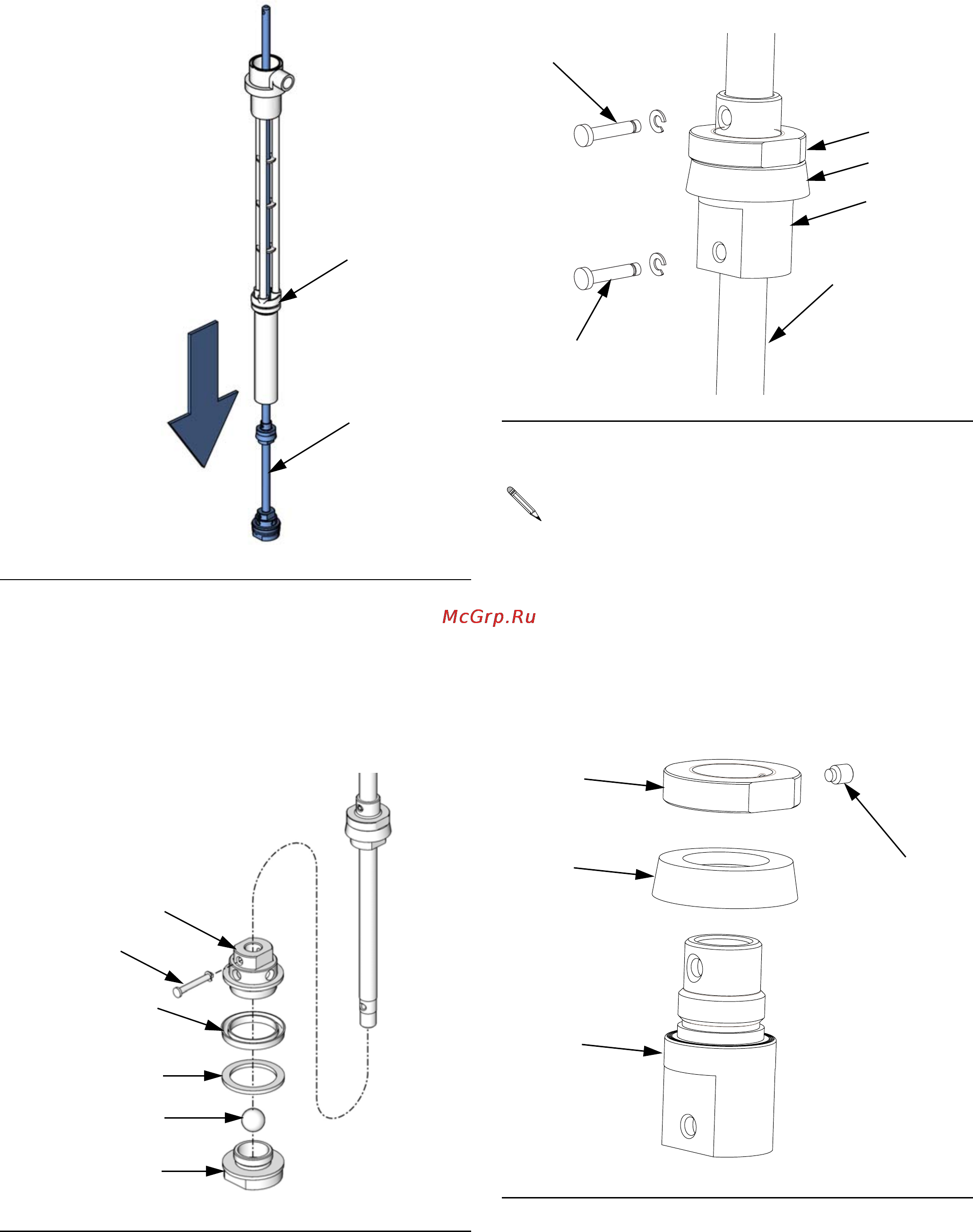

Ремонт нижней части насоса 9 Извлеките штифты 55 См Рис 22 Рис 20 8 Извлеките штифт 56 Снять поршневой клапан Вывинтить поршневой клапан 43 из корпуса поршня 53 Снять износное кольцо 41 кольцевое уплотнение 40 и шарик 42 Осмотрите все детали на наличие повреждений См Рис 21 ПРИМЕЧАНИЕ Насосы серии А и В оснащены пружинными штифтами В насосах серии С эти штифты заменены литыми шплинтуемыми штифтами 55 56 10 Ослабить стопорный винт 37 на хомуте 36 Снять хомут с корпуса поршня 54 Снять кольцевое уплотнение 35 Осмотрите все детали на наличие повреждений См Рис 23 37 14 312527Р
