39
Забор воздуха CTFS 24 - RTFS 24
Минимально допустимая длина воздухозаборных труб – 1 м.
Каждый добавочный изгиб на 90° с широким радиусом (R=D) при воздухозаборе
равен 0,8 м эквивалентной линейной длины.
Каждый добавочный изгиб на 90° с узким радиусом (R<D) при воздухозаборе равен
1,7 м эквивалентной линейной длины.
Каждый метр длинны трубопровода забора воздуха раздельного дымохода равен 0,6
метрам линейной эквивалентной длинны
Терминал забора воздуха раздельного дымохода равен 4,2 метрам линейной
эквивалентной длинны.
Потери давления в воздухозаборном терминале незначительны.
Установить стандартный дефлектор воздуха!
Длина трубы (м)
Диаметр диафрагмы
на дымоходе (мм)
1 ≤ L < 3 Ø 39,8
3 ≤ L < 14 Ø 42
14 ≤ L < 26 Ø 45
26 ≤ L < 34 Ø 49
34 ≤ L ≤ 42 -
Отвод дымовых газов CTFS 24 - RTFS 24
Каждый добавочный изгиб на 90° с широким радиусом (R=D) при дымоотводе равен 1,4 м эквивалентной линейной длины.
Каждый добавочный изгиб на 90° с узким радиусом (R<D) при дымоотводе равен 2,8 м эквивалентной линейной длины
Каждый метр длинны трубопровода выброса продуктов сгорания раздельного дымохода равен 1 метру линейной эквивалентной длинны
Терминал выброса продуктов сгорания раздельного дымохода равен 5,7 метрам линейной эквивалентной длинны.
Забор воздуха CTFS 28 - RTFS 28
Минимально допустимая длина воздухозаборных труб – 1 м.
Каждый добавочный изгиб на 90° с широким радиусом (R=D) при воздухозаборе
равен 0,8 м эквивалентной линейной длины.
Каждый добавочный изгиб на 90° с узким радиусом (R<D) при воздухозаборе
равен 1,7 м эквивалентной линейной длины.
Каждый метр длинны трубопровода забора воздуха раздельного дымохода
равен 0,6 метрам линейной эквивалентной длинны
Терминал забора воздуха раздельного дымохода равен 4,3 метрам линейной
эквивалентной длинны.
Потери давления в воздухозаборном терминале незначительны.
Установить стандартный дефлектор воздуха!
Длина трубы
(м)
Диаметр
диафрагмы на
дымоходе (мм)
Диаметр
диафрагмы на
заборе воздуха
(мм)
1 ≤ L < 18 Ø 45 Ø 55,5
18 ≤ L ≤ 23 Ø 47 Ø 55,5
Отвод дымовых газов CTFS 28 - RTFS 28
Каждый добавочный изгиб на 90° с широким радиусом (R=D) при дымоотводе равен 1,4 м эквивалентной линейной длины.
Каждый добавочный изгиб на 90° с узким радиусом (R<D) при дымоотводе равен 2,8 м эквивалентной линейной длины
Каждый метр длинны трубопровода выброса продуктов сгорания раздельного дымохода равен 1 метру линейной эквивалентной длинны
Терминал выброса продуктов сгорания раздельного дымохода равен 5,9 метрам линейной эквивалентной длинны.
3.2.7.3. Подача воздуха и отвод продуктов сгорания
раздельные трубы диам. 80 мм
Тип установки C42 - C52- C82
Для установки с раздельными трубами необходимо
использовать базовый комплект для раздельного
воздухозабора и дымоотвода (0SDOPPIA11) состoящий из
следующих частей (рис. 17):
-фланцевый патрубок Ø 80 мм для подсоединения
дымоотводнoй трубы с дефлектором дымовых газов;
- фланцевый патрубок Ø 80 мм для подсоединения
воздухозаборнoй трубы;
- стандартный дефлектор воздуха;
- крепежные винты и уплотнения.
Бесперебойная работа котла не гарантируется
в случае использования комплекта
поставляемого другим производителем.

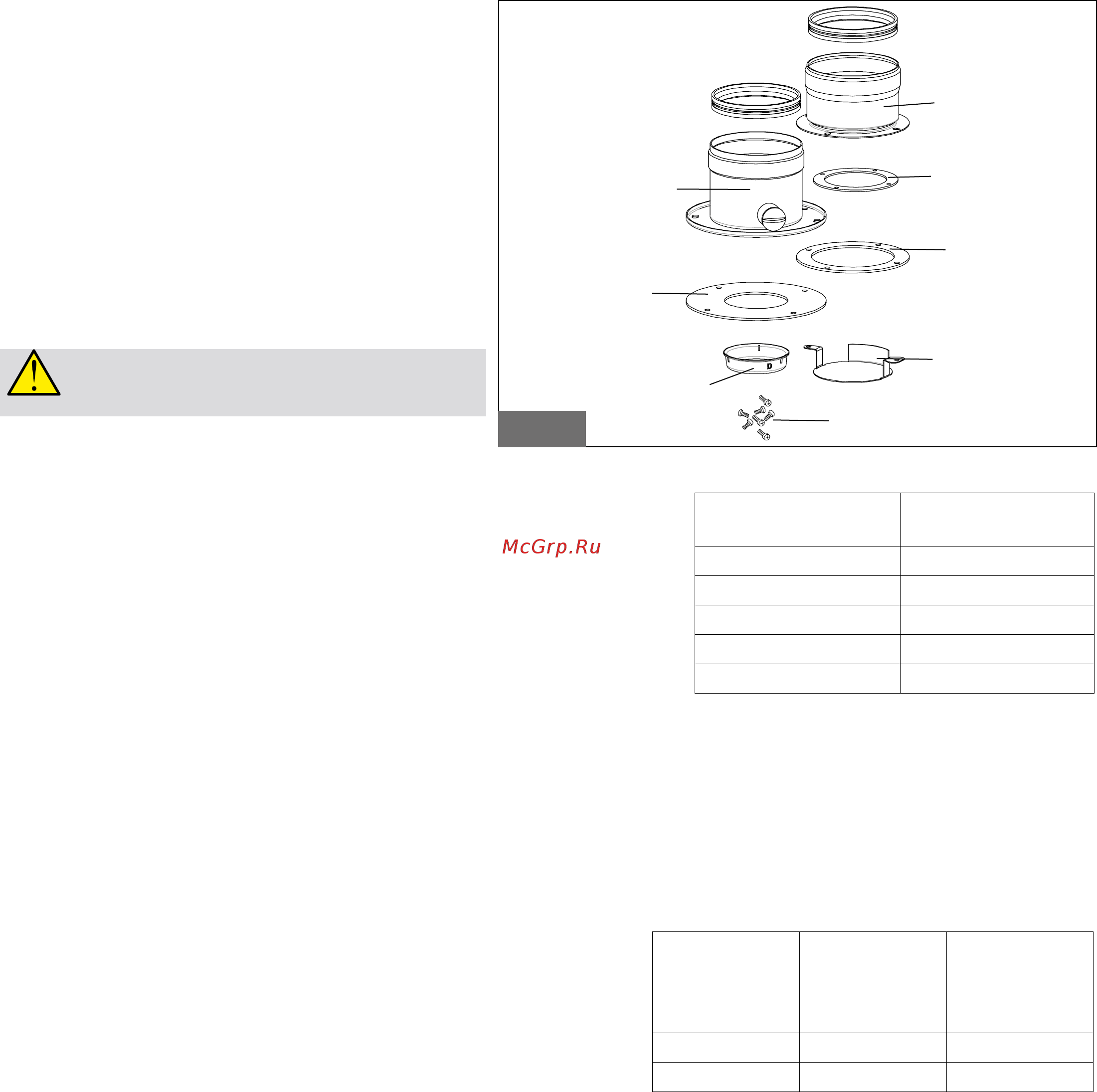

рис. 17
ПРОКЛАДКА
ДЕФЛЕКТОР ДЫМОВЫХ ГАЗОВ
(
в комплекте с котлом)
ПРОКЛАДКА
ДЕФЛЕКТОР
ВОЗДУХА
ДЕФЛЕКТОР
ВОЗДУХА (в
комплекте с
котлом)
КРЕПЕЖНЫЕ ВИНТЫ
ПАТРУБОК ДЛЯ
ДЫМООТВОДA
ПАТРУБОК ДЛЯ
ЗАБОРА ВОЗДУХА
