53

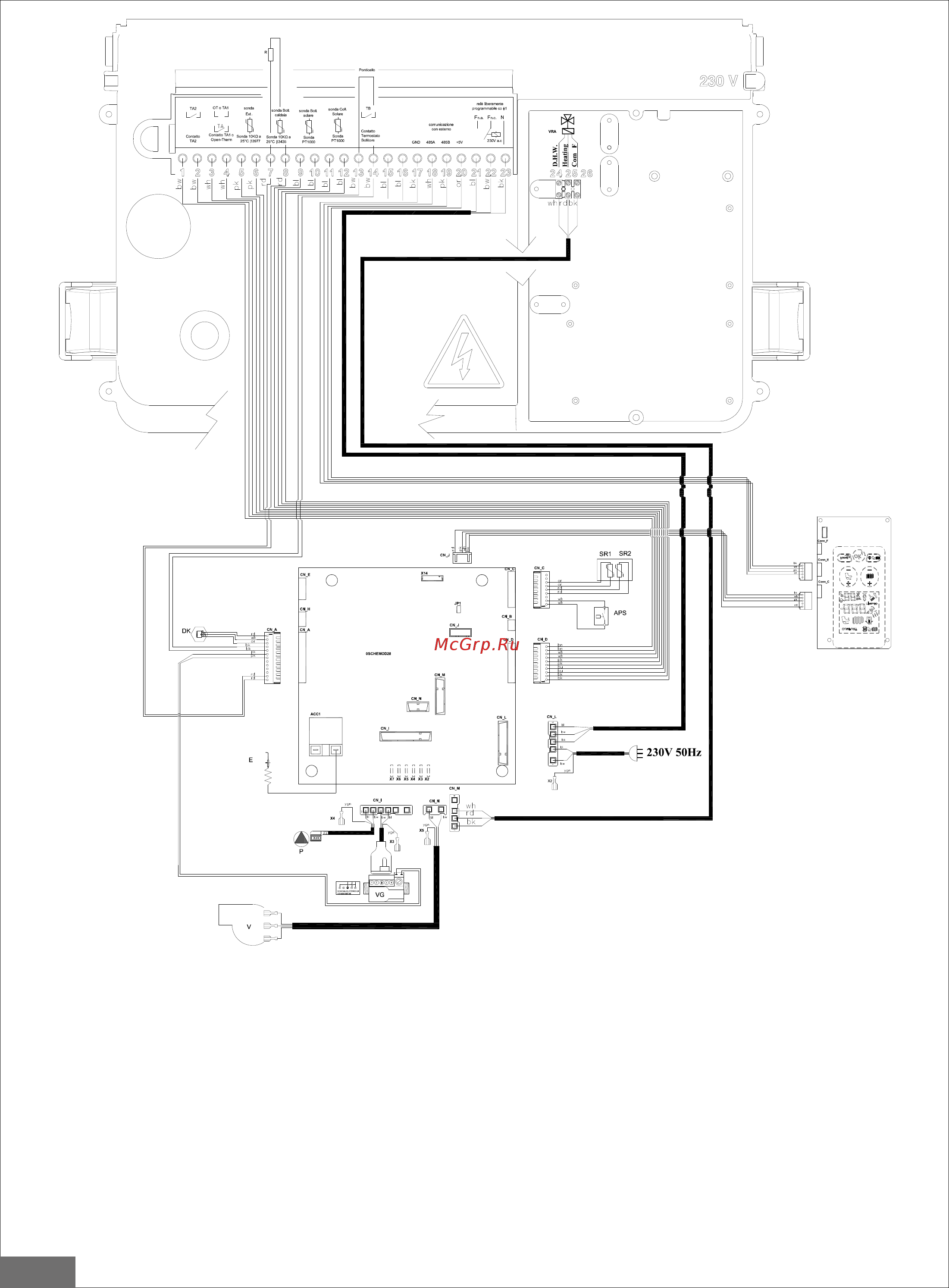

3.6.10. Электрическая схема мод. RTFS
рис. 29
ПОДКЛюЧЕНИЯ
TA2 : Подключение ТА2
OT o TA1 : Подключение ОТ или Open-Therm
SE : Датчик температуры наружного воздуха 10 кОм при 25°C
B=3977
SBC : Датчик температуры бойлера в котле NTC 10 кОм при25°C
B=3435
R : Резистор 10 кОм 1/4 Ватт
SBS : Датчик температурыс олнечного бойлера PT1000
SCS : Датчик солнечнего коллектора PT1000
ТВ : Подключение термостата внешнего бойлера
VRA : 3-ходовой клапан
C.E. : Внешние подключения (Подключение плат расширения)
RLP : Свободнопрограммируемое реле
DK : Датчик давления
SM1-SM2 : Датчик температуры отопительного контура NTC 10 кОм
при 25°C B=3435
APS : Реле дымовых газов
VG : Газовый клапан
CON. : Электрическая схема подключений
P : Насос котла
E : Электрод поджига/контроля пламени
V : Вентилятор
0SCHEMOD28 : Электронная плата управления
0QATOUCH05 : Плата дисплея touch screen (задний вид)
CN_A-CN_M : Коннекторы сигналы / команды
X2-X7 : Коннекторы заземления
