55

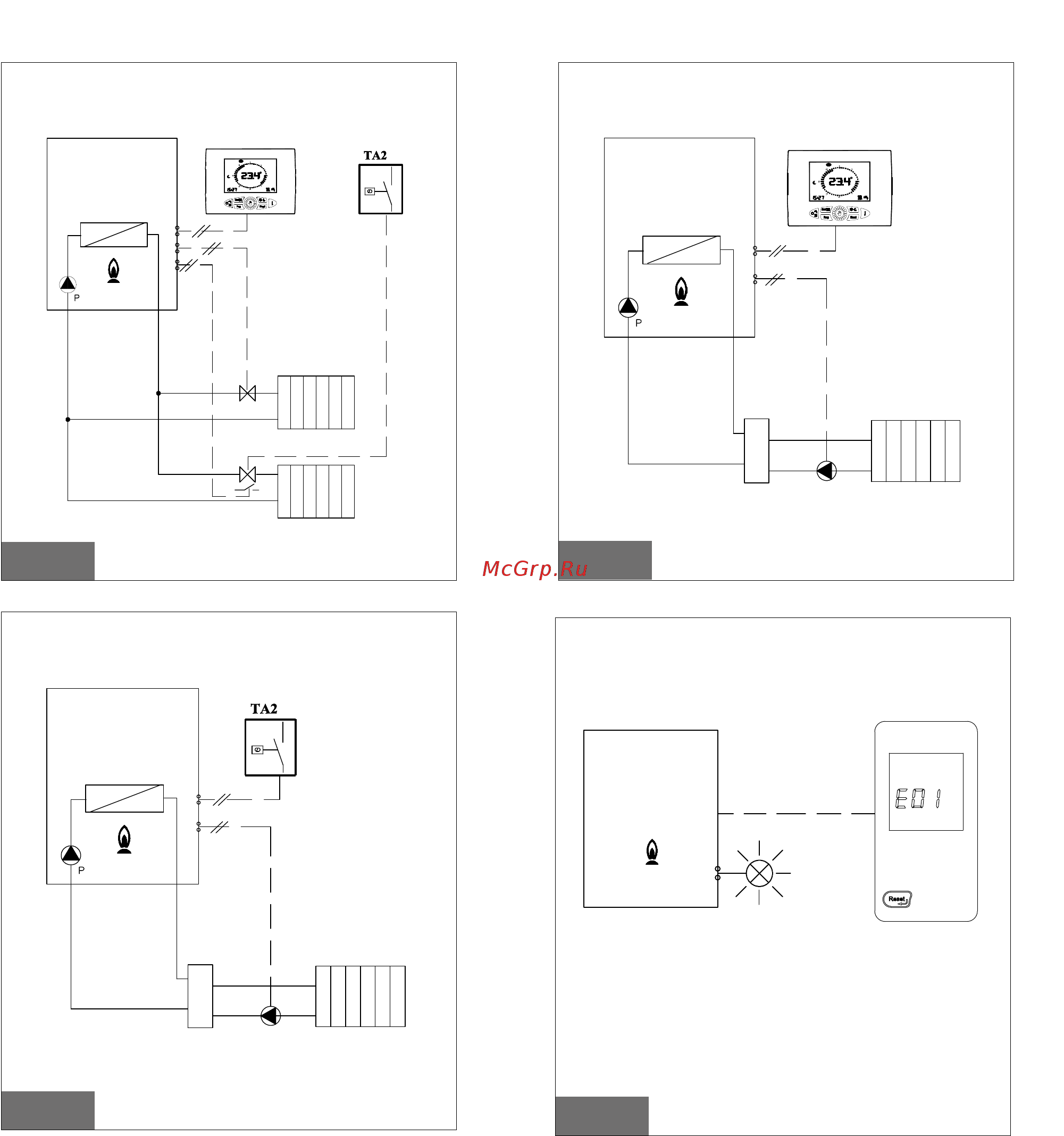

3.6.12. Схема подключения многофункционального реле
Панель управления располагает многофункциональным реле, работа которого определяется знаением параметра P17 - TSP17
рис. 32
рис. 33
рис. 34
рис. 35
23
21
2
1
4
3
Работа pеле с пультом ДУ и ТА2 (P17 = 1)
Элетроклапан с
дист.управлением
23
21
4
3
Работа реле по внешнему запросу (P17 = 1)
23
21
4
3
Работа реле по внешнему запросу (P17 = 3)
23
21
Работа реле в схеме диспетчиризации (P17 = 0)
Пульт ДУ или
панель управления
(или тот или другой)
Электроклапан с концевиками
Внешний циркуляционный
насос, управленный
термостатом TA
Внешний циркуляционный
насос, управленный пультом
ПДУ
