Fondital FORMENTERA RTFS 32 [48/68] Электрическая схема мод ctn
![Fondital FORMENTERA RTFS 32 [48/68] Электрическая схема мод ctn](/views2/1194204/page48/bg30.png)
48
X2
X7 X 6 X 5 X 4 X3 X2
3 1 2
C N_E
C N_H
C N_A
A CC 1
C N_I
C N_M
C N_L
C N_J
C N_D
C N_B
C N_C
J P1
X1 4
P
MDV
X4
X 3
DK
C N_L
C N_I
C N_M
C N_A
C N_C
C N_D
TF
E
SS
C onn _F
C onn _E
C onn _C
C N_J
VG
1 2
3
4
SR1
SR2
C N_N
FL
TA2
TA1
SE SBC
SBS
SCS
C.E.
GND 485A 485B +5V
RLP
NF
n.a.
F
n.c.
230V a.c
0QATOUCH05
0SCHEMOD28
OT
o
CON.

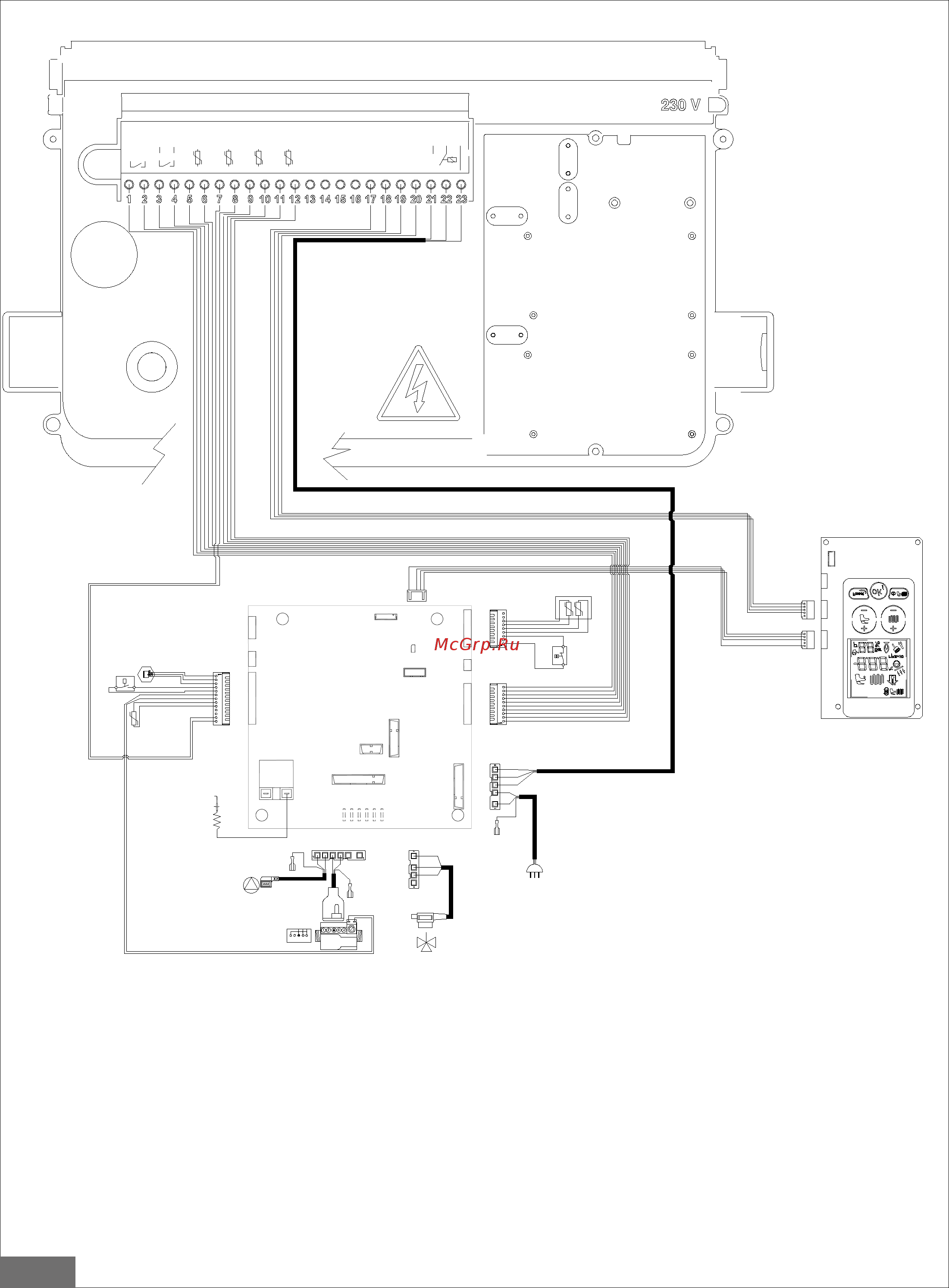

рис. 23
3.6.2. Электрическая схема мод. CTN
ПОДКЛюЧЕНИЯ
TA2 : Подключение ТА2
OT o TA1 : Подключение ОТ или ТА1
SE : Датчик температуры наружного воздуха 10 кОм при 25°C
B=3977
SBC : Датчик температуры бойлера в котле NTC 10 кОм при25°C
B=3435
SBS : Датчик температурыс олнечного бойлера PT1000
SCS : Датчик солнечнего коллектора PT1000
C.E. : Внешние подключения (Подключение плат расширения)
RLP : Свободнопрограммируемое реле
DK : Датчик давления
FL : Расходомер ГВС
SS : Датчик ГВС на выходе NTC 10 кОм при 25°C B=3435
SR1-SR2 : Датчик температуры отопительного контура NTC 10 кОм
при 25°C B=3435 (сдвоенный)
APS : Реле дымовых газов
VG : Газовый клапан
CON. : Электрическая схема подключений
P : Насос котла
MDV : 3-ходовой клапан с электроприводом
E : Электрод поджига/контроля пламени
V : Вентилятор
0SCHEMOD28 : Электронная плата управления
0QATOUCH05 : Плата дисплея touch screen (задний вид)
CN_A-CN_M : Коннекторы сигналы / команды
X2-X7 : Коннекторы заземления
