49
Значения основных параметров
P03 P17 P18
1 2 1

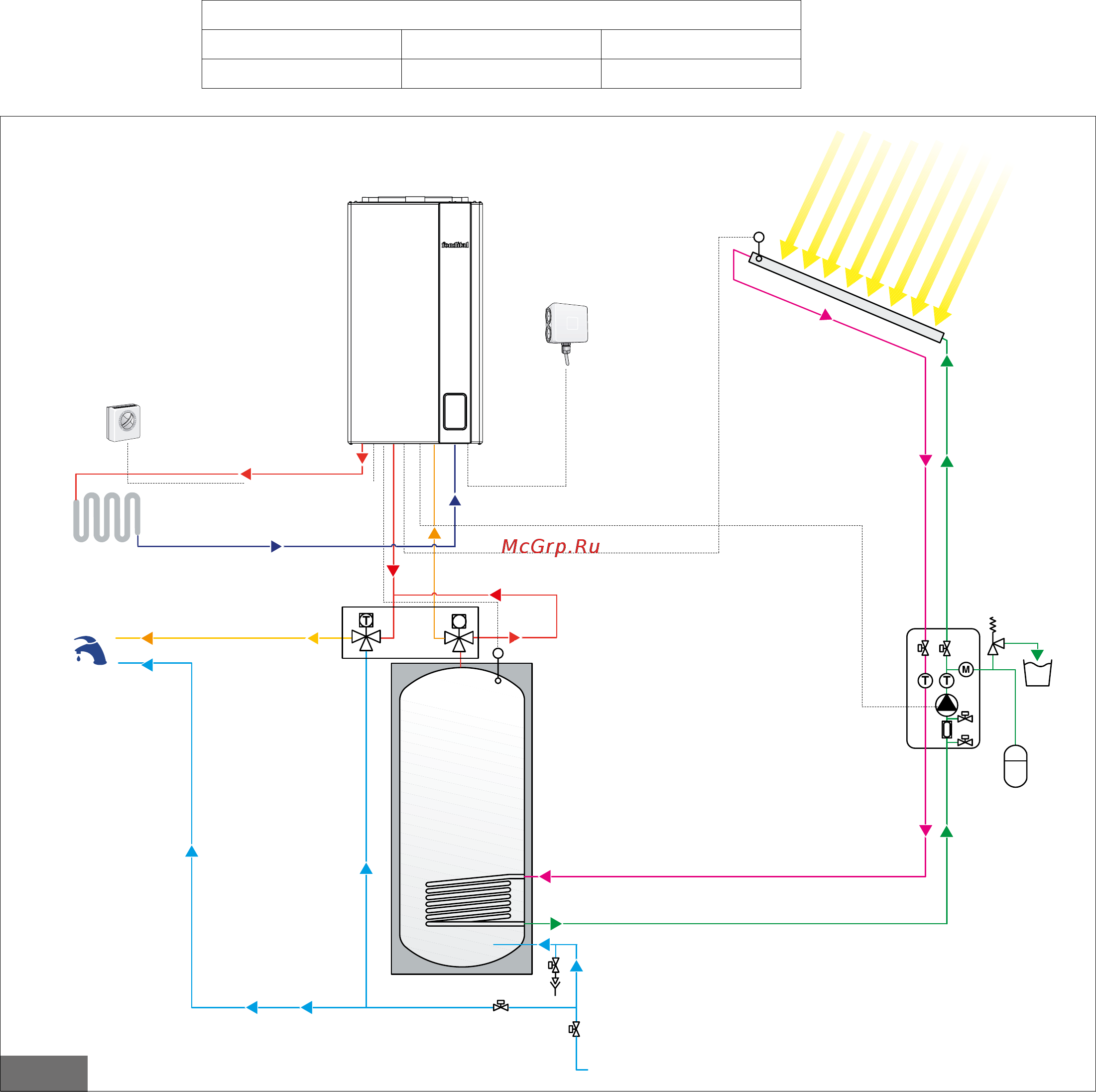

3.6.3. Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с комбинированным
котлом (мод. CTFS/CTN)
рис. 24
T
RETE IDRICA
MORSETTI 9 - 10
SONDA BOLLITORE
SOLARE
FORMENTERA
CTFS 24-28
CTN 24
MORSETTI 11 - 12
SONDA ESTERNA
MORSETTI 5 - 6
MORSETTI 3 - 4
TERMOSTATO
AMBIENTE
SONDA COLLETTORE
SOLARE
0KITSOLC07
MORSETTI 21 - 22 - 23
ЗАЖИМЫ 9 - 10
ДАТЧИК ТЕМП.
СОЛНЕЧНОГО
КОЛЛЕКТОРА
ЗАЖИМЫ 1 - 2
ЗАЖИМЫ 11 - 12
ЗАЖИМЫ 21 - 22 - 23
ДАТЧИК ТЕМП.
СОЛНЕЧНОГО
БОЙЛЕРА
ГИДРАВЛИЧЕСКАЯ СЕТЬ
ЗАЖИМЫ 5 - 6
КОМНАТНЫЙ
ТЕРМОСТАТ
ДАТЧИК ТЕМП.НАР.
ВОЗДУХА
FORMENTERA
CTFS 242832
CTN 2428
