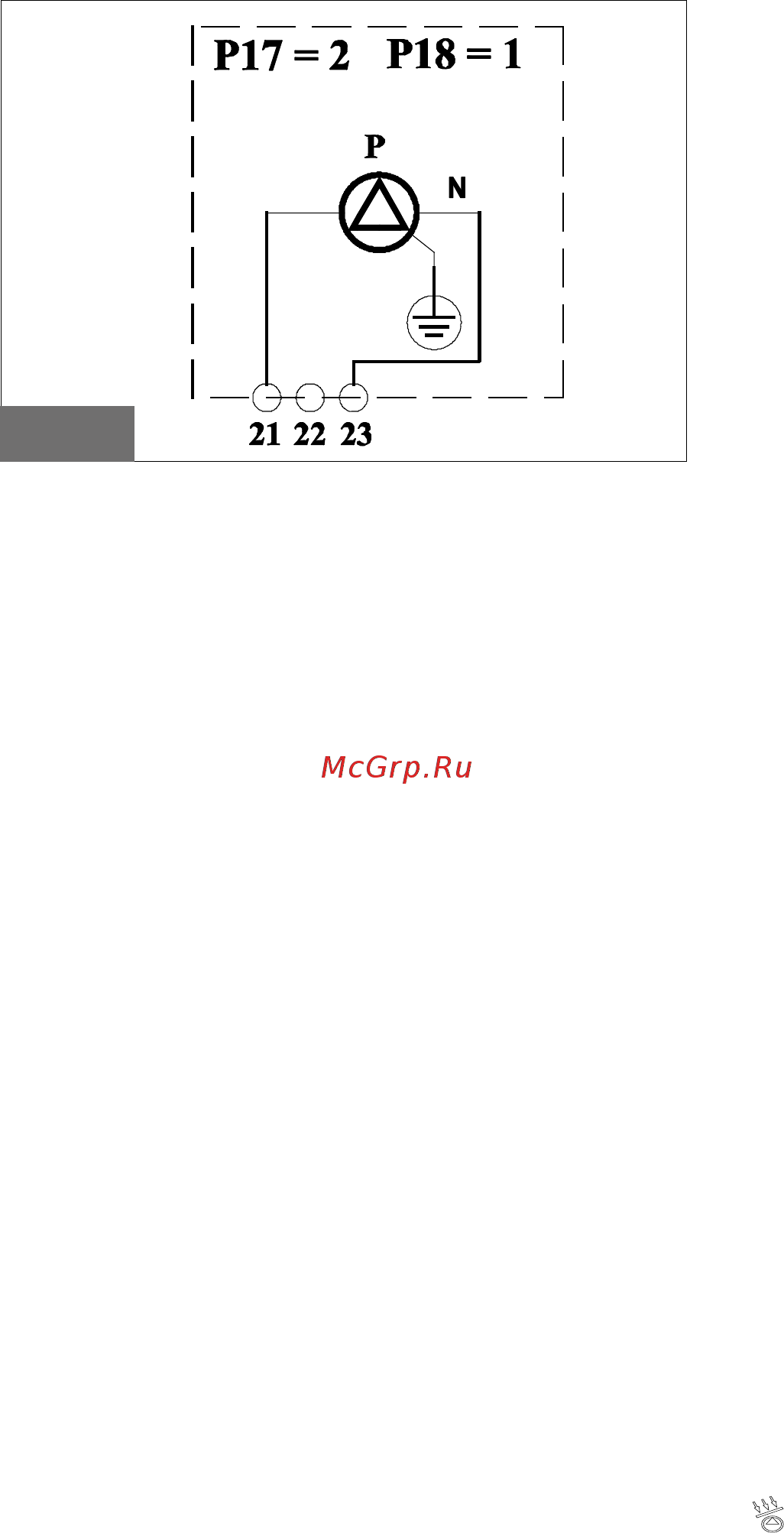

Схема подключения многофункционального реле
рис. 25
3.6.4. Функция защиты от замерзания солнечного коллектора
Функция защиты от замерзания солнечного коллектора активируется путeм ввода параметра P24 = 1. Данная функция заключается в
запуске насоса контура солнечных коллекторов в момент, когда температурный датчик солнечного коллектора фиксирует температуру на
уровне 4°C.
3.6.5. Функция сброса тепла с коллектора
Эта функция защищает выключенные коллекторы от вскипания.
Если котeл работает в режиме ЛЕТО, ЗИМА ИЛИ ТОЛЬКО ОТОПЛЕНИЕ, а температура, зафиксированная температурным датчиком
солнечного коллектора, находится в интервале от 110°C до 115°C (значение регулируется при помощи параметра P22), при этом датчик
бойлера контура солнечных коллекторов показывает температуру ниже 93°C, то включается насос контура солнечных коллекторов для
переброса воды в бойлер. Как только температура солнечного коллектора опустится ниже 108°C, либо температурный датчик бойлера
контура солнечных коллекторов зафиксирует температуру выше 95°C, насос выключится
3.6.6. Функция охлаждения бойлера
Данная функция заключается в охлаждении бойлера до температуры, установленной пользователем, путeм сброса избыточного тепла с
бойлера на солнечный коллектор.
Если котeл работает в режиме ЛЕТО, ЗИМА ИЛИ ТОЛЬКО ОТОПЛЕНИЕ, а температура в бойлере превысит на 2°C заданное значение, при
этом температура датчика солнечного коллектора будет ниже температуры датчика бойлера контура солнечных коллекторов на 6°C
(значение регулируется при помощи параметра P20), то включается насос контура солнечных коллекторов для охлаждения бойлера.
Как только температура бойлера опустится ниже заданного значения, либо температура датчика солнечного коллектора станет ниже
температуры датчика бойлера контура солнечных коллекторов на 3°C (значение регулируется при помощи параметра P21), насос
выключится. Функцию можно дезактивировать, если переустановить параметр P26 (P26 = 1 функция активирована; P26 = 0 функция
дезактивирована).
3.6.7. Сигнализация при работе и неполадках контура солнечных коллекторов
При работе насоса контура солнечных коллекторов, на дисплее котла появляется символ (11, рис.1). В случае поломки температурного
датчика солнечного коллектора или температурного датчика бойлера контура солнечных коллекторов, на дисплее котла отображаются
соответственно коды ошибок E24 и E28, в тот же момент насос контура солнечных коллекторов блокируется.
