Значения основных параметров
P03 P17 P18
1 2 0

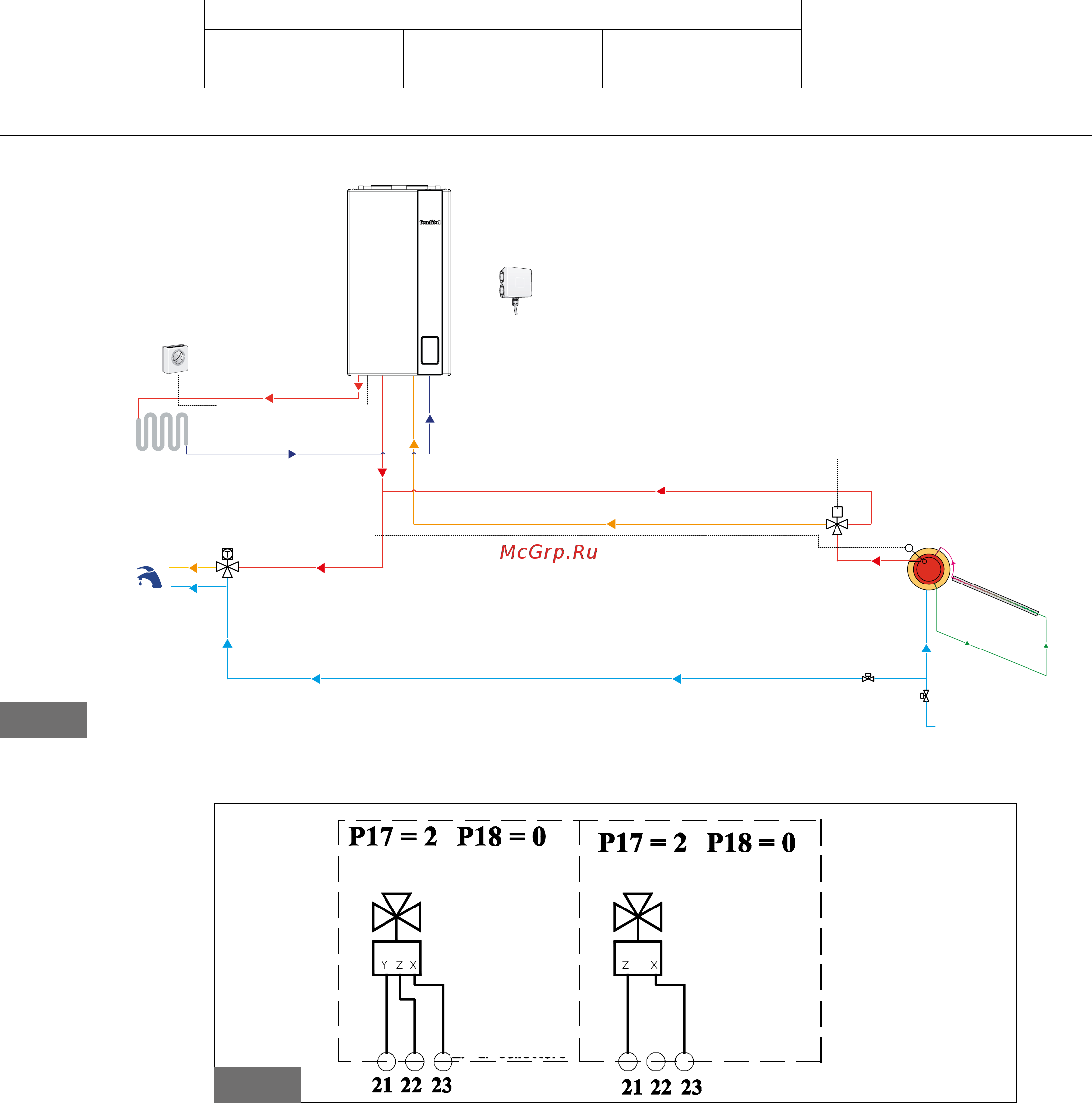

3.6.8. Схема подключения системы солнечных коллекторов к функции естественной циркуляции с комбинированным
котлом (мод. CTFS/CTN)
рис. 26
M
RETE IDRICA
MORSETTI 9 - 10
SONDA BOLLITORE
SOLARE
FORMENTERA
CTFS 24-28
CTN 24
VALVOLA DEVIATRICE SOLARE
MORSETTI 21 - 22 - 23
SONDA ESTERNA
MORSETTI 5 - 6
MORSETTI 3 - 4
TERMOSTATO
AMBIENTE
КОМНАТНЫЙ
ТЕРМОСТАТ
ДАТЧИК ТЕМП.НАР.
ВОЗДУХА
ЗАЖИМЫ 1 - 2
ЗАЖИМЫ 9 - 10
ЗАЖИМЫ 5 - 6
СОЛНЕЧНЫЙ 3-ХОДОВОЙ КЛАПАН
ГИДРАВЛИЧЕСКАЯ
СЕТЬ
ДАТЧИК ТЕМП.
СОЛНЕЧНОГО
БОЙЛЕРА
ЗАЖИМЫ 21 - 22 - 23
Схема подключения многофункционального реле
рис. 27
X: общий
Y: на котел
Z: на коллектор
X: общий
Z: на коллектор
3-ходовой клапан
2-ходовой клапан
FORMENTERA
CTFS 242832
CTN 2428
