57

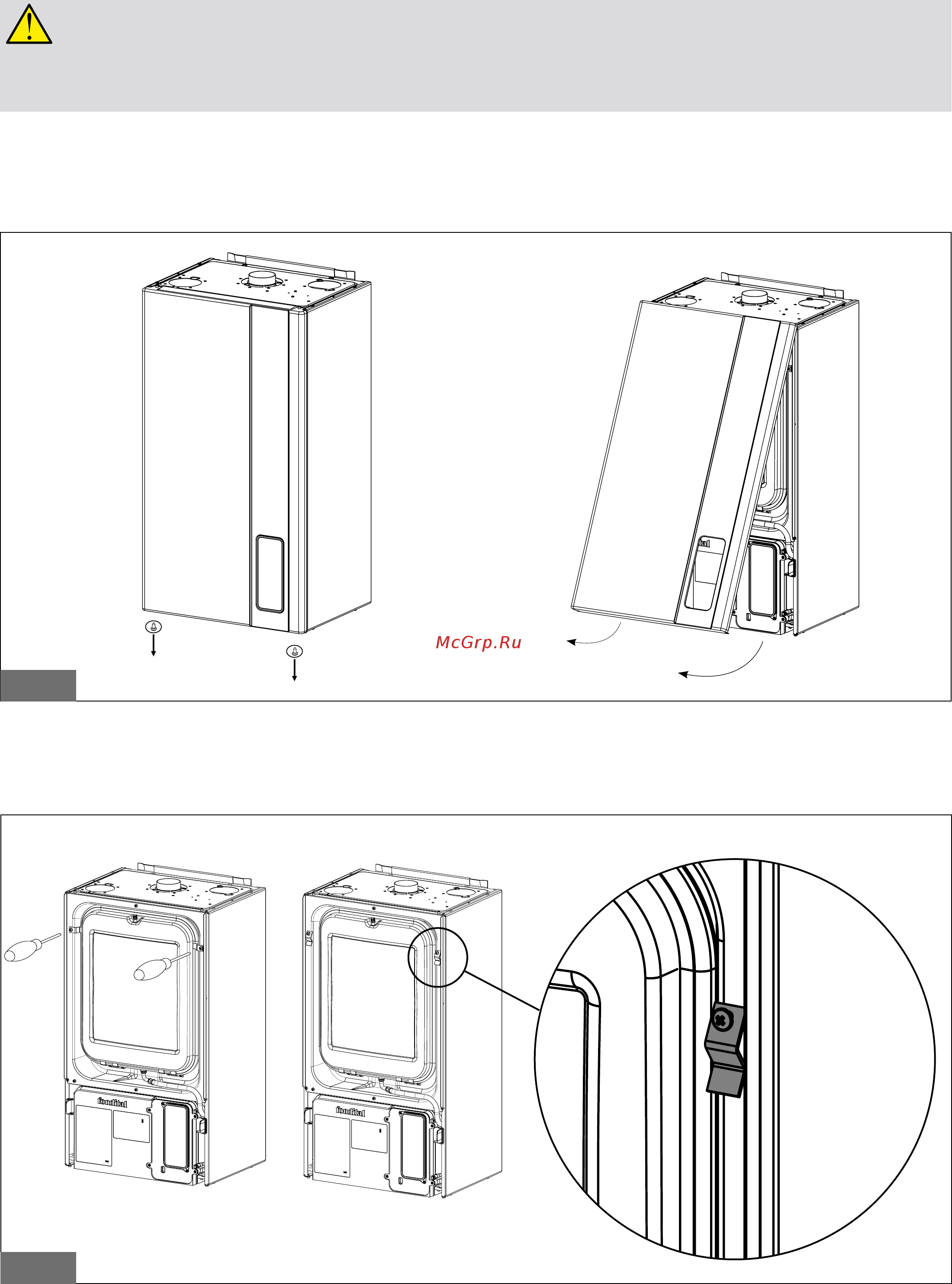

рис. 36
- Снять переднюю панель герметичной камеры, предварительно сняв расширительный бак, как это показано на рис. 37 и 38
рис. 37
A B
3.7. Переналадка котла на другой тип газа и регулировка горелки
Котлы производятся отрегулированными на запрашиваемый клиентом (во время заказа) тип газа, который
указывается на этикетке упаковки и в таблице технических данных котла.
Возможные переналадки котла на другой тип газа должны производиться только квалифицированным техническим
персоналом, имеющим необходимый опыт и навыки работы с соответствующими техническими принадлежностями,
предоставляемыми производителем для осуществления переналадки в сoответствии с требованиями, что обеспечит
бесперебойную работу котла.
3.7.1. Переналадка с МЕТАНА на ПРОПАН
- Отключить котел от электросети
- Снять переднюю панель котла, руководствуясь рис. 36
