Electrolux SP 18-27 HIGH LINE [5/28] Место установки

водонагреватели 5

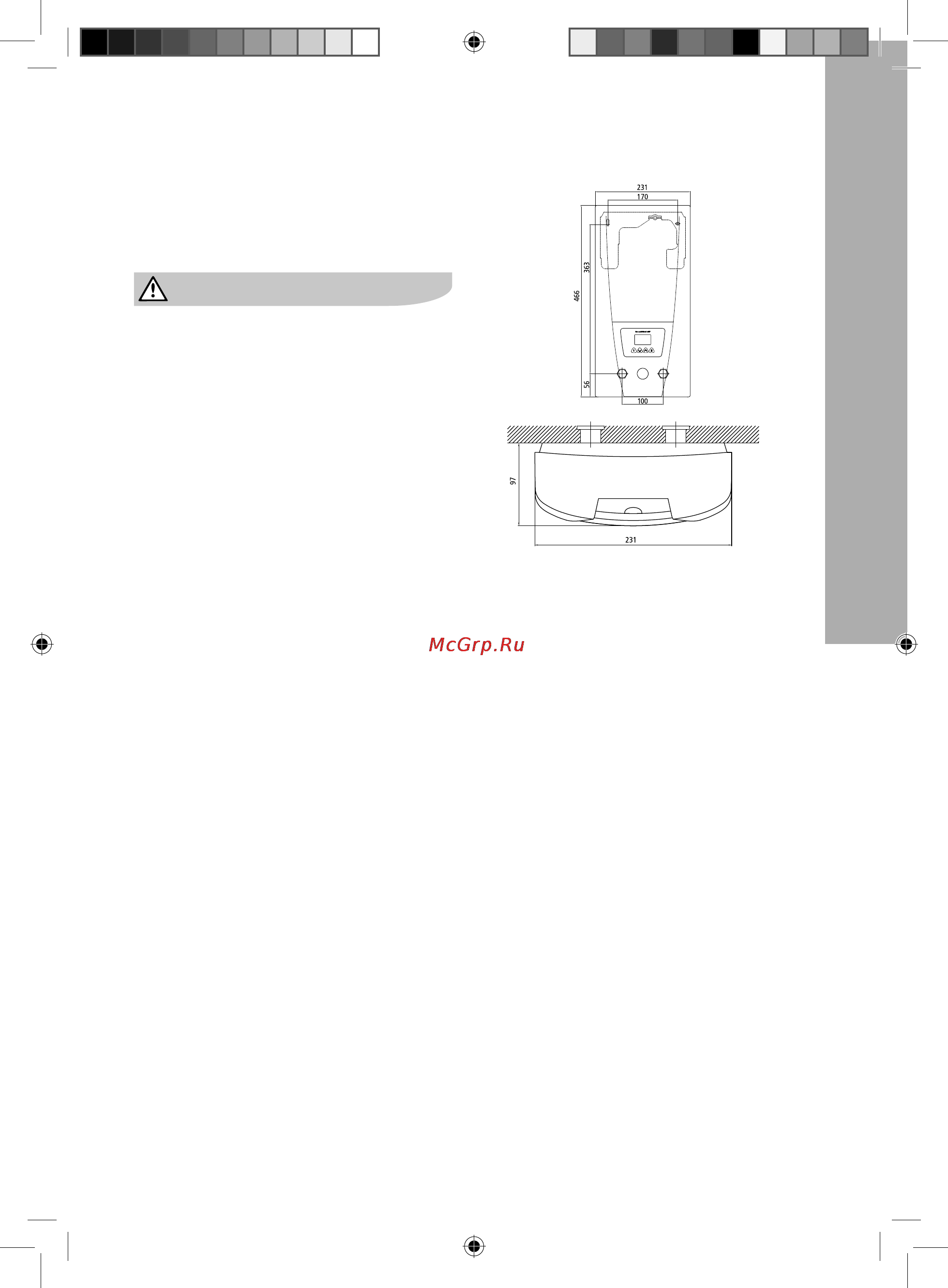

Размеры

Установка настенного крепления

Если вы устанавливаете проточный водо-

нагреватель HIGH LINE или MULTYTRONIC

вместо другого стандартного проточного

водонагревателя, то обычно нет необходимо-

сти сверлить новые отверстия для настенного

крепления. В этом случае Вам необходимо

только вкрутить нипелля и закрепить настен-

ное крепление, как показанно на рис. 4.

• Тщательно промойте трубы водоснабжения

перед установкой, чтобы удалить грязь из

труб.

• Используя 12-миллиметровый инбусовый

(шестигранный) ключ, вкрутите нипелля в

трубы водопроводной системы. При закре-

плении проследите, чтобы ниппеля выходили

наружу на 12 мм. (см. рис. 4)

• Наложите прилагаемый установочный шаблон

на стену и выровняйте его таким образом,

чтобы отверстия в шаблоне совпадали с

креплениями. Отметьте места сверления в

соответствие с шаблоном и просверлите

отверстия, используя 6-миллиметровое свер-

ло. Вставьте прилагаемые дюбеля и вкрутите

настенное крепление. (см. рис. 4)

• Смещённая кафельная кладка или неровная

поверхность могут быть компенсированы до

30 мм с помощью прилагаемых прокладочных

колец закрепленных на рамке. Прокладочные

Пользование водонагревателем

При открытии крана горячей воды, проточный

водонагреватель автоматически включается.

При закрытии крана прибор автоматически

выключается.

Примечание:

Холодная вода, добавленная через водопрово-

дный кран, не учитывается диапазоном регу-

лирования в электронной схеме, что может

послужить причиной колебаний температуры

воды .

Установка

Место установки

• Прибор должен быть установлен исключи-

тельно в комнатах, защищенных от минусо-

вых температур. Прибор ни в коем случае

не должен подвергаться воздействию

мороза.

• Прибор предназначен для настенной уста-

новки и должен быть установлен верти-

кально водными разъемами вниз.

• Прибор соответствует типу защиты IP25.

• Чтобы избежать тепловых потерь, расстоя-

ние между проточным водонагревателем

и местом расположения водопроводных

кранов должно быть минимальным.

• Для проведения технического обслужи-

вания прибора или ремонтных работ в

водопроводе необходимо предусмотреть

запорный вентиль. Прибор должен быть

доступен для проведения технического

обслуживания.

• В водопроводе могут использоваться мед-

ные или стальные водопроводные трубы.

Пластмассовые трубы можно использовать

в случае их соответствия с нормой DIN

16893, Серия 2. Трубы с горячего водопро-

вода должны быть термоизолированы.

• Коэффициент сопротивления воды должен

составлять ≥ 1100 Ω см при 15 °С. О коэф-

фициенте сопротивления воды в вашем

районе можно узнать в компании, обеспе-

чивающей водоснабжение.

• Прибор обязательно должен быть заземлен!

рис. 3
