8 electrolux

• Соблюдайте инструкции на паспортной

табличке и технические характеристики.

• Устройство должно быть заземлено!

Структурные предварительные

условия

• Прибор должен быть не разъёмно подклю-

чен к электросети.

• Номинальное сечение электропровода

допустомо до 10 мм

2

.

• Электрическая проводка не должна быть

повреждена. После монтажа, проводка не

должна находится в зоне открытого доступа.

• Выключатель сети (например, через предохра-

нители) с шириной контактного растояния по

меньшей мере 3 мм на контакт, должен рас-

соединять все три контакта одновреммено.

• Для защититы прибора, предохранительный

элемент для проводки, должен быть подо-

бран к соответствующему номинальному

току прибора.

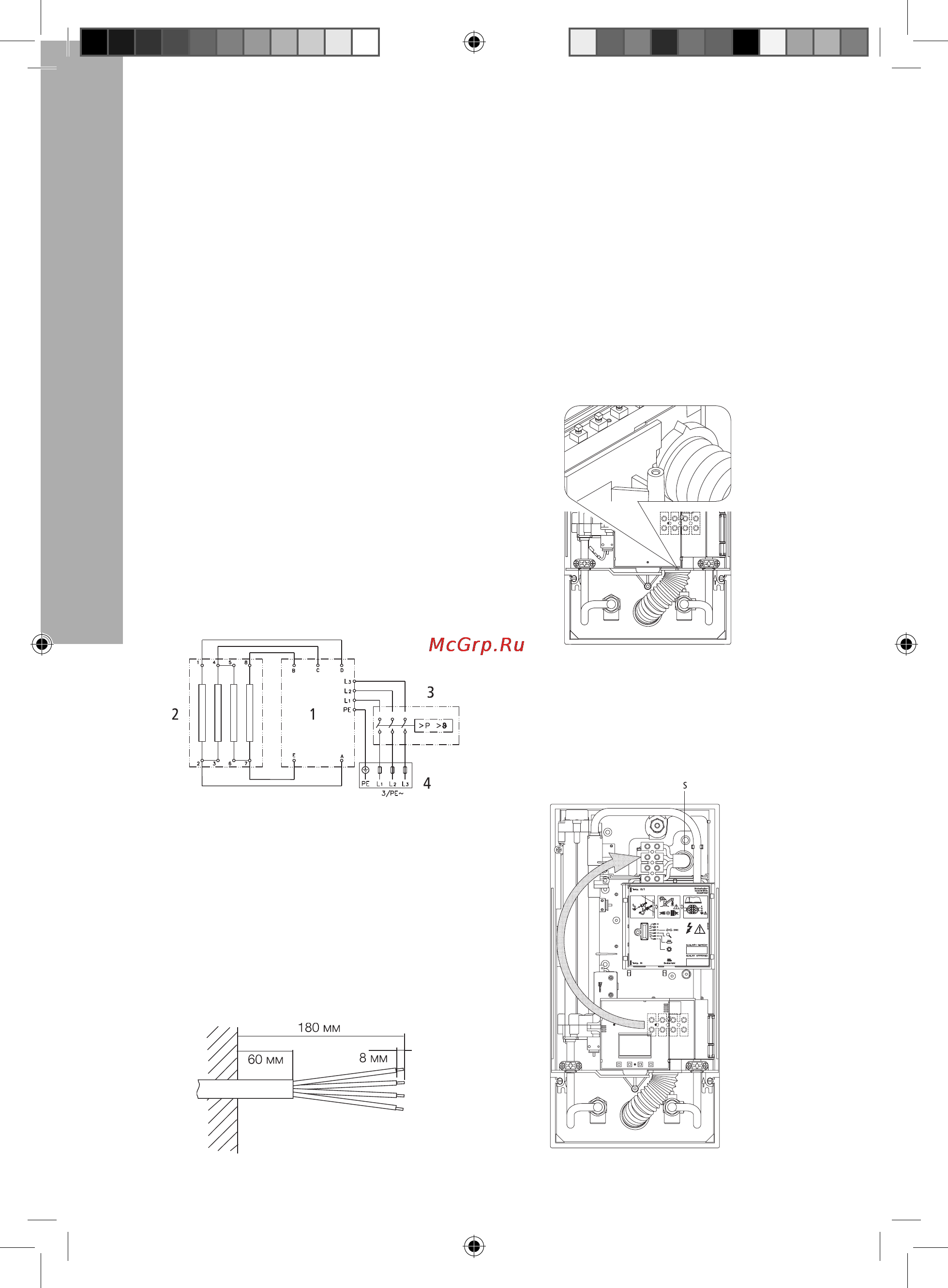

Электрическая схема

SP MULTYTRONIC / SP HIGH LINE

1 электронный блок;

2 нагревательная спираль;

3 ограничитель сверхнапорного давления и пер-

вышенной температуры;

4 соединительный терминал.

Электрическое соединение снизу

• Снимите с проводки верхнюю оболочку при-

близительно на 6 см выше того места, где он

выходит из стены. Меньшим отверстием впе-

ред наденте водозащитный кожух на кабель

таким образом, чтобы кожух прилегал к стене.

Это предотвращает контакт протекаю-

щей воды с электрическими проводами.

Проследите, чтобы это соединение не было

повреждено!

• Откройте откидную несущую часть управ-

ляющей панели направо.

• Оголите проводку и вставьте их в соедини-

тельный терминал в соответствие с принци-

пиальной электрической схемой.

• Поправте водозащитный кожух, как пока-

зано на Рис. 12 и закройте откидную несу-

щую часть управляющей панели.

• Приложите крышку к прибору и прикрутите

ее крепежным шурупом. После этого може-

те поставить обратно лицевую панель.

Электрическое соединение сверху

рис. 11

рис. 12

рис. 13

рис. 10
