EDS-205A/208A: руководство по аппаратной части

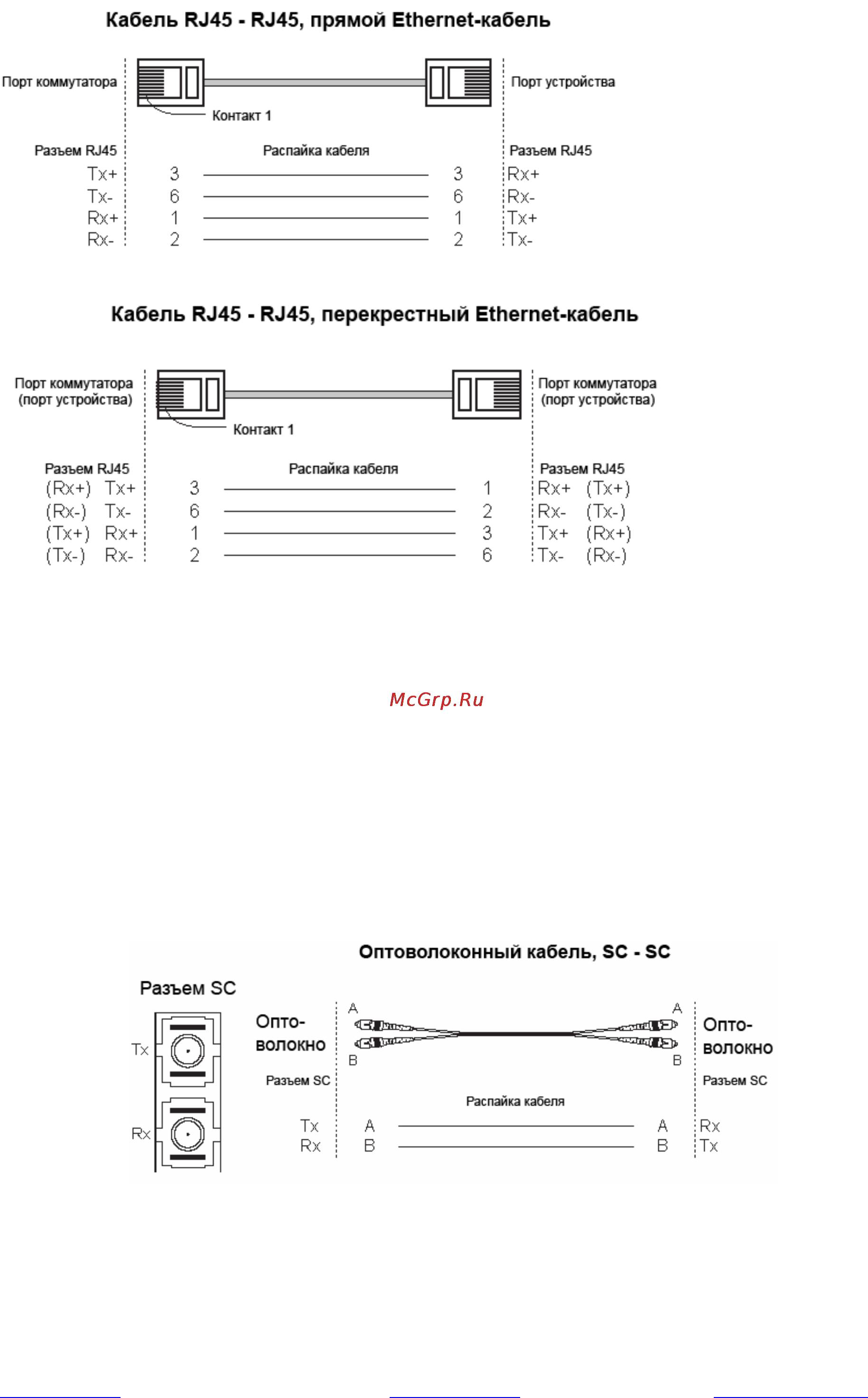

Прямой Ethernet-кабель RJ45 (8-контактный) - RJ45 (8- контактный)

Перекрестный Ethernet-кабель RJ45 (8-контактный) - RJ45 (8- контактный)

Подключение Ethernet-портов 100BaseFX

Подключение является чрезвычайно простым. Предположим, необходимо соединить

устройства 1 и 2. В отличие от электрических сигналов, оптоволоконные сигналы не требуют

наличия двухпроводной цепи для передачи данных в одну сторону. Одна из оптических

линий используется для передачи от устройства 1 к устройству 2, а другая от устройства 2 к

устройству 1, формируя, таким образом, полнодуплексную передачу данных.

Все, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом

(приемник) устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении

кабеля рекомендуется обозначить две стороны одной и той же линии одинаковой буквой (А-

А, B-B, как показано ниже, или А1-А2, B1-B2).
