EDS-205A/208A: руководство по аппаратной части

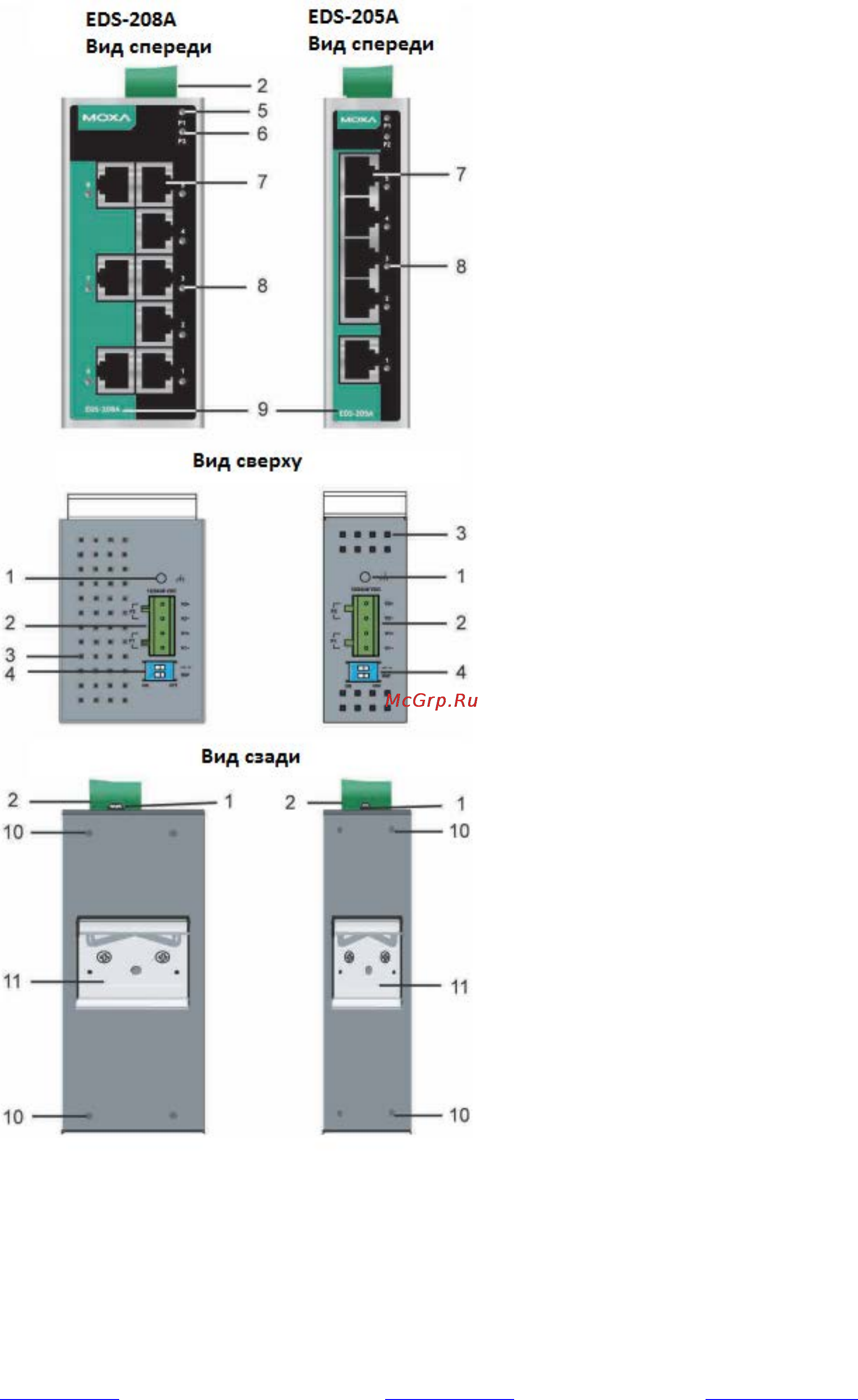

Внешний вид EDS-205A/208A (стандартные модели)
1. Винт заземления
2. Терминальный блок для подключения
питания P1/P2
3. Отверстия для охлаждения
4. DIP-переключатели
5. Светодиодный индикатор питания P1
6. Светодиодный индикатор питания P2
7. Порт 10/100BaseT(X)
8. Светодиодный индикатор порта
10/100BaseT(X)
9. Название модели
10. Отверстия для опциональной настенной
установки
11. Крепление для установки на DIN-рейку
3
