13
обеспечивая коммутатору EDS-308/305 бесперебойное функционирование.
ВНИМАНИЕ
Перед подключением коммутатора к источнику постоянного тока убедитесь в
том, что напряжение источника питания соответствует его номиналу.
Подключение коммуникаций
Коммутатор EDS-308 имеет 6, 7 или 8 Ethernet-портов 10/100BaseT(X) («витая пара») и 2,
1 или 0 (ноль) портов 100BaseFX (с разъемами SC/ST). Коммутатор EDS-305 имеет 4 или
5 Ethernet-портов 10/100BaseT(X) («витая пара») и 1 или 0 (ноль) портов 100BaseFX (с
разъемами SC/ST).
Подключение Ethernet-портов 10/100BaseT(X)
Порты 10/100BaseT(X), расположенные на передней панели EDS-308/305, используются
для подключения Ethernet-устройств.

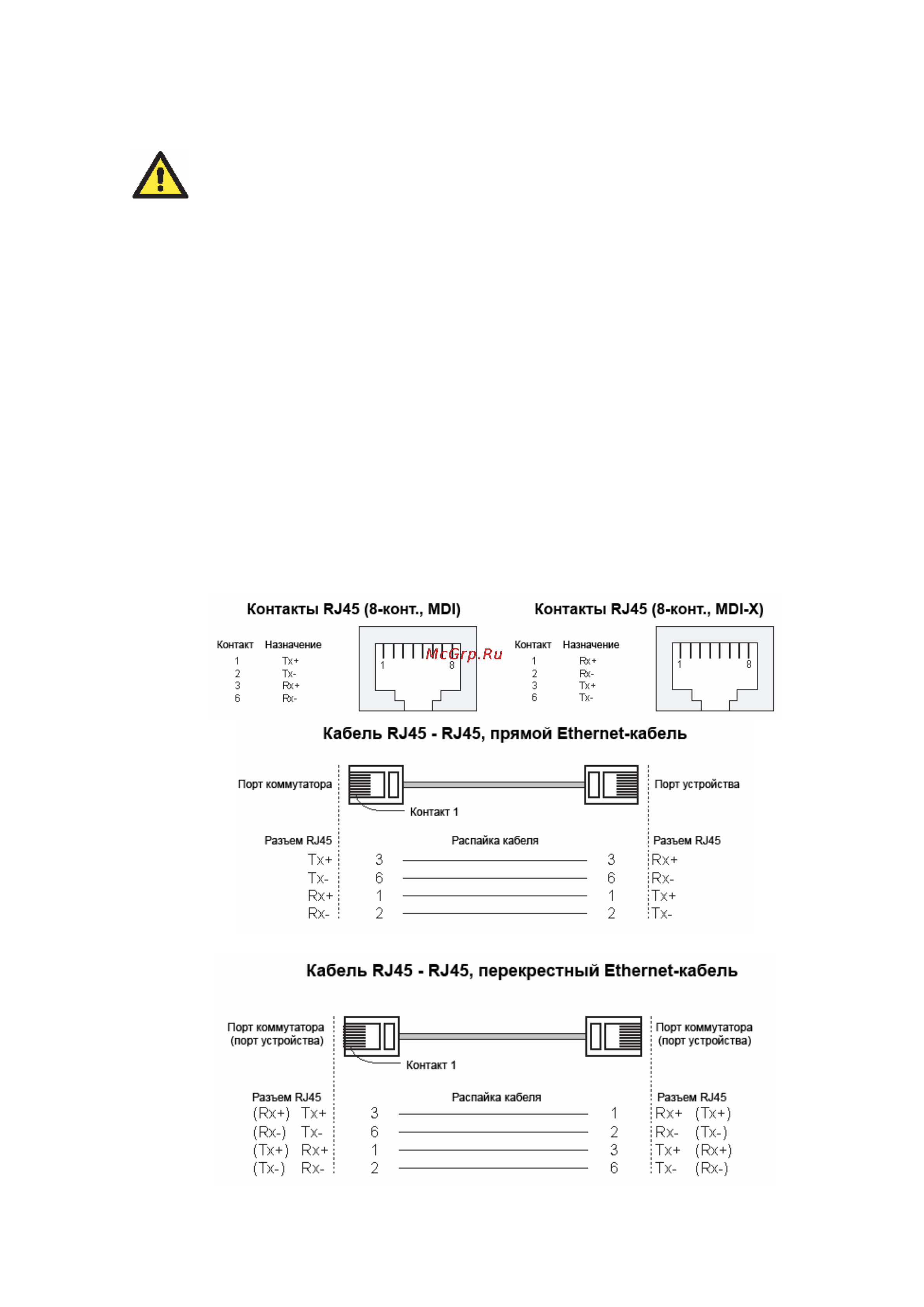

Ниже представлена схема расположения контактов для портов MDI (подключение
устройств пользователя) и MDI-X (подключениt коммутаторов/концентраторов), а также
показана распайка прямого и перекрестного Ethernet-кабелей.
Перевод ООО «Ниеншанц-Автоматика» ©
Тел. (812) 326-5924; Web: www.nnz-ipc.ru; E-mail: ipc@nnz.ru
