Moxa EDS-305-M-ST [15/22] Настройка dip переключателей

аварийной сигнализации используется устройство светового или звукового оповещения,

которое активируется при размыкании контакта реле.

Контакты аварийной сигнализации находятся на двух средних клеммах терминального

блока, расположенного на верхней панели EDS-308/305. Встроенное в коммутатор реле

размыкает контакты аварийной сигнализации в следующих ситуациях: (1) на EDS-308/305

перестало поступать питание от одного их источников постоянного тока или (2) разорвана

связь по одному из портов, для которого соответствующий dip-переключатель PORT

ALARM включен в рабочее состояние.

Если ни одно из этих условий не выполняется, цепь остается замкнутой.

Настройка dip-переключателей

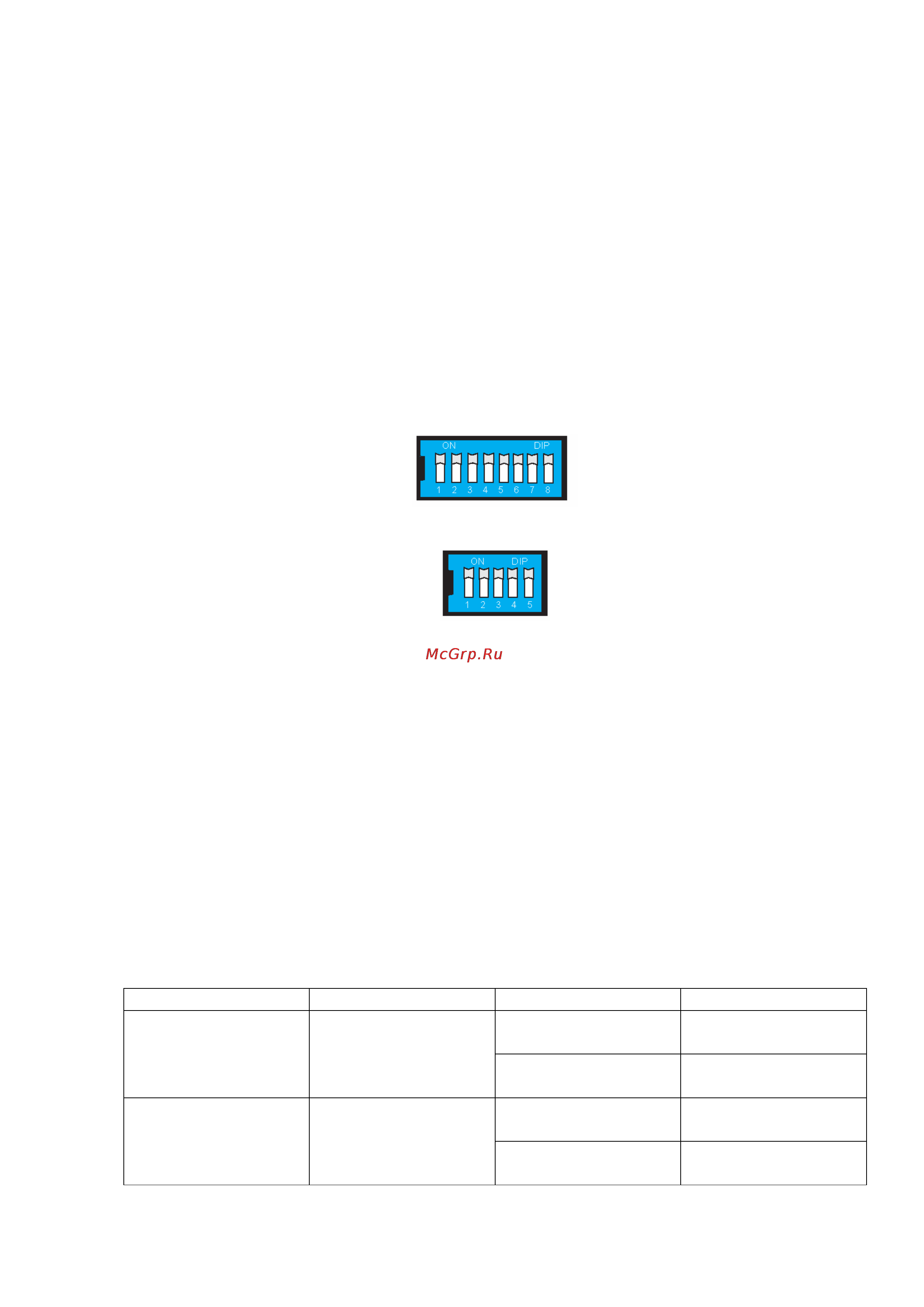

DIP-переключатели коммутатора EDS-308

DIP-переключатели коммутатора EDS-305

P1-P8 включены

Включают сигнализацию обрыва соединения по соответствующим портам. Если связь по

порту оборвана, реле аварийной сигнализации разомкнется, и включится светодиодный

индикатор.

P1-P8 выключены (по умолчанию)

Выключают сигнализацию обрыва соединения по соответствующим портам. Реле

аварийной сигнализации замкнется, а светодиодный индикатор не будет зажигаться.

Светодиодные индикаторы на передней панели

На передней панели коммутатора расположены несколько светодиодных индикаторов.

Функции каждого индикатора описаны ниже.

Индикатор Цвет Статус Описание

Вкл Питание подается на

вход PWR1

PWR1 Желтый

Выкл Питание не подается

на вход PWR1

Вкл Питание подается на

вход PWR2

PWR2 Желтый

Выкл Питание не подается

на вход PWR2
