8

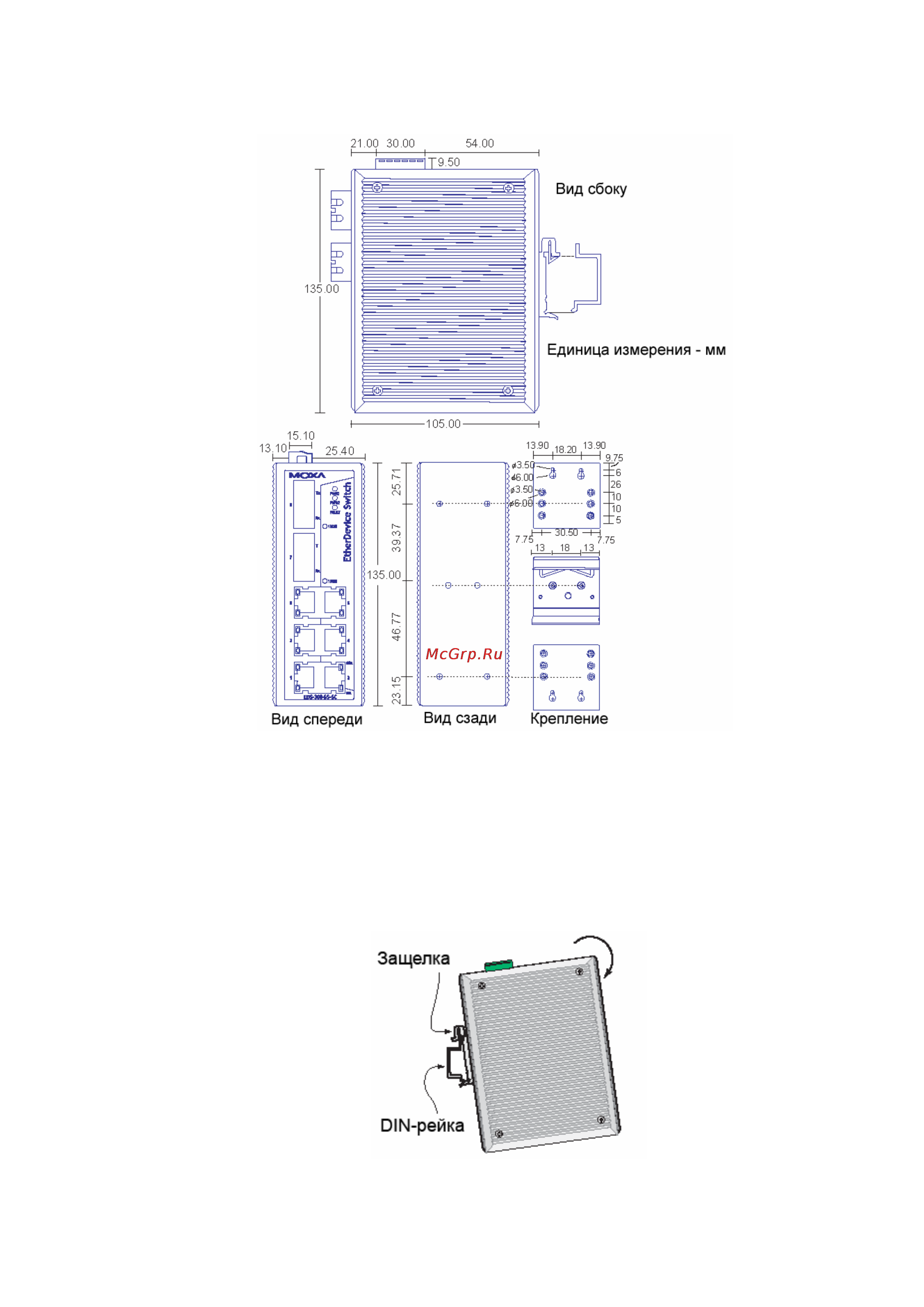

Установочные размеры
Установка на DIN-рейку
В заводской комплектации устройства крепление на DIN-рейку в виде алюминиевой
пластины должно быть установлено на задней панели EDS-308/305. Если возникнет
необходимость самостоятельной установки крепления, убедитесь, что металлическая
защелка расположена сверху, как показано на рисунке.
1. Вставьте верхнюю часть DIN-рейки в паз под металлической защелкой.
Перевод ООО «Ниеншанц-Автоматика» ©
Тел. (812) 326-5924; Web: www.nnz-ipc.ru; E-mail: ipc@nnz.ru
