EDS-308/309: руководство по аппаратной части

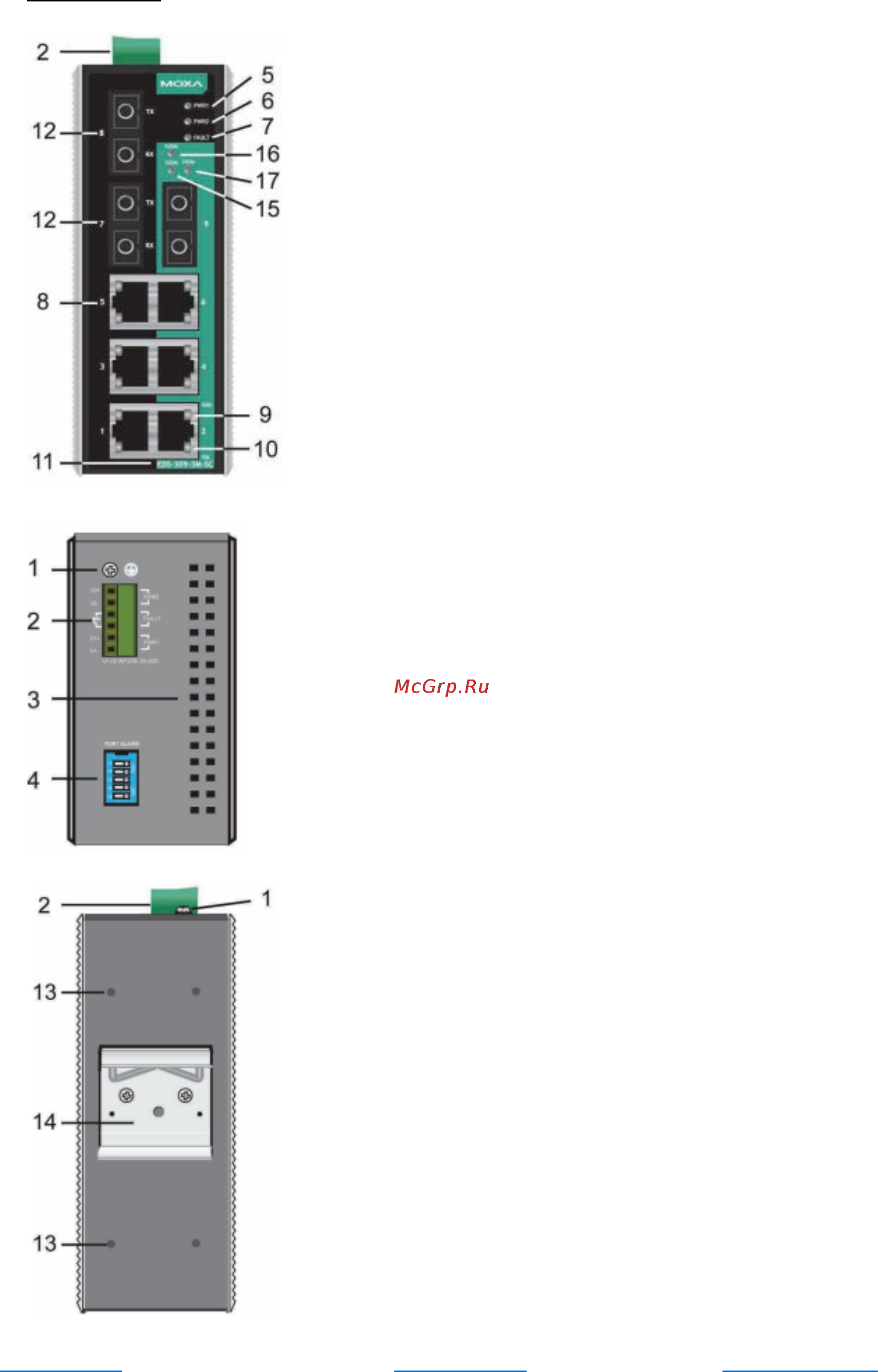

Внешний вид EDS-309 (с разъемом SC)
EDS-309-3M-SC
Вид спереди 1. Винт заземления
2.
Терминальный блок для входов питания PWR1/PWR2 и
релейного выхода
3. Отверстия для пассивного охлаждения
4. DIP-переключатели
5. Индикатор входа питания PWR1
6. Индикатор входа питания PWR2
7. Индикатор ошибки
8. Порт 10/100BaseT(X)
9. Индикатор порта 100 Мб/сек «витая пара»
10. Индикатор порта 10 Мб/сек «витая пара»
11. Название модели
12. Порт 100BaseFX
13. Винтовые отверстия для опциональной настенной
установки
13. Крепление для установки на DIN-рейку
14. Индикатор порта 100 Мбит/с для 7 порта FX
15. Индикатор порта 100 Мбит/с для 8 порта FX
16. Индикатор порта 100 Мбит/с для 9 порта FX
Вид сверху
Вид сзади
5
