EDS-308/309: руководство по аппаратной части

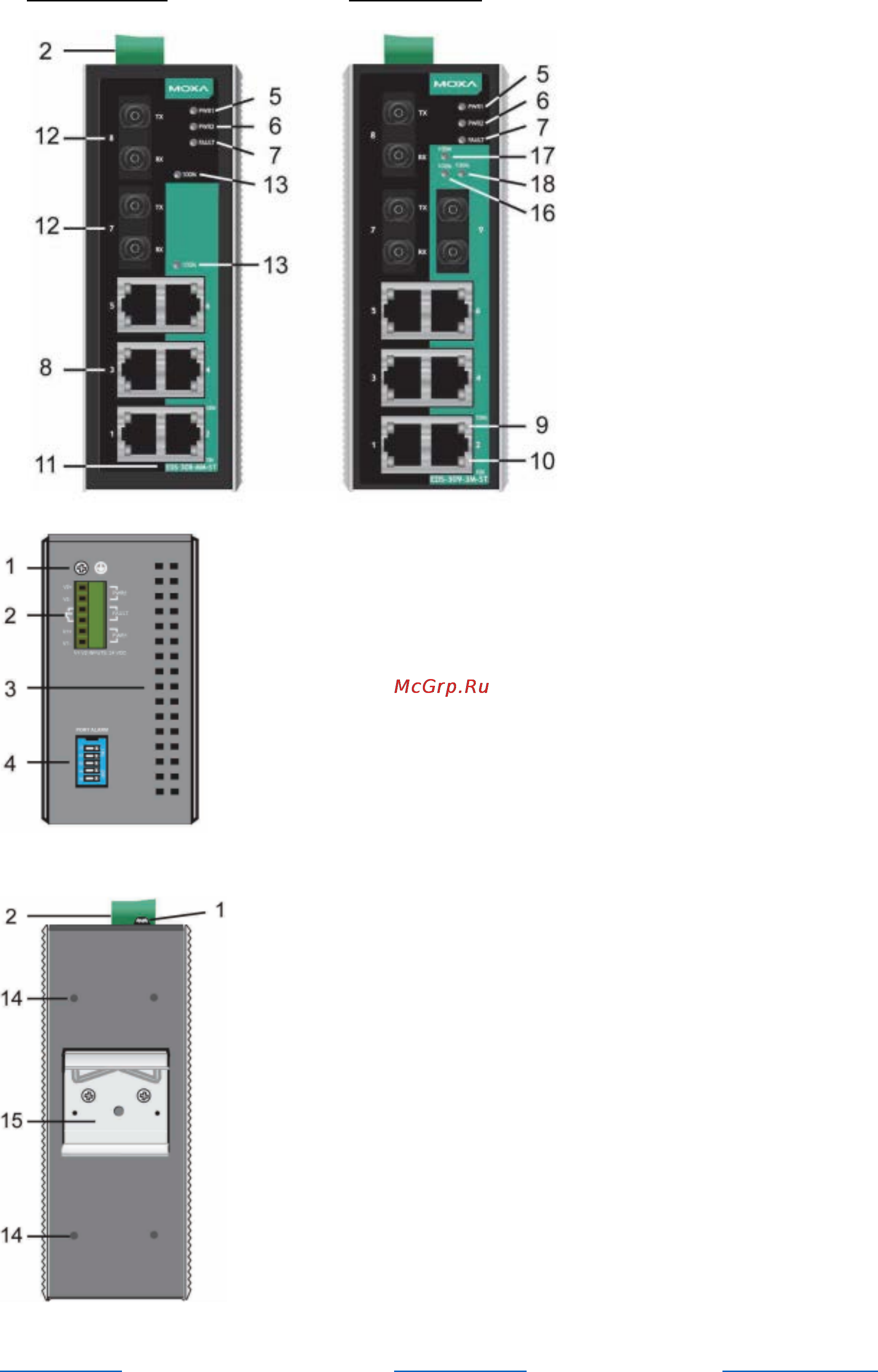

Внешний вид EDS-308/309 (с разъемом ST)
EDS-308-MM-ST EDS-309-3M-ST
Вид спереди
Вид сверху
1. Винт заземления
2. Терминальный блок для входов питания PWR1/PWR2 и
релейного выхода
3. Отверстия для пассивного охлаждения
4. DIP-переключатели
5. Индикатор входа питания PWR1
6. Индикатор входа питания PWR2
7. Индикатор ошибки
8. Порт 10/100BaseT(X)
9. Индикатор порта 100 Мб/сек «витая пара»
10. Индикатор порта 10 Мб/сек «витая пара»
11. Название модели
Вид сзади 12. Порт 100BaseFX
13. Индикатор порта 100BaseFX
14. Винтовые отверстия для опциональной настенной установки
15. Крепление для установки на DIN-рейку
16. Индикатор порта 100 Мбит/с для 7 порта FX
17. Индикатор порта 100 Мбит/с для 8 порта FX
18. Индикатор порта 100 Мбит/с для 9 порта FX
6
