EDS-308/309: руководство по аппаратной части

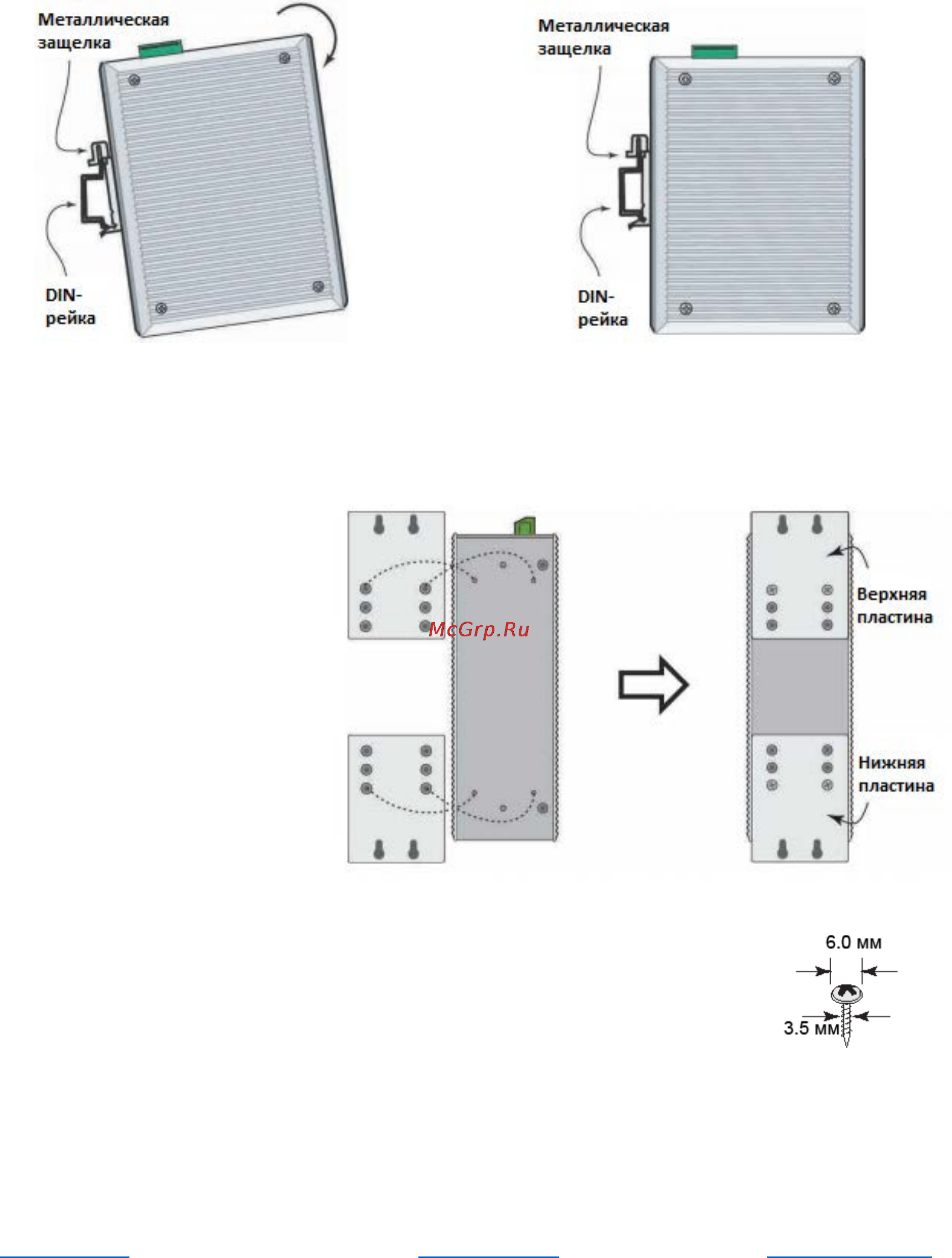

Установка на DIN-рейку

В заводской комплектации EDS-308/309 металлическое крепление на DIN-рейку

установлено на задней панели устройства. Если возникнет необходимость самостоятельной

установки крепления, убедитесь, что металлическая защелка расположена сверху, как

показано на рисунке.

Шаг 1: Вставьте верхнюю часть DIN-

рейки в паз под металлической

защелкой.

Шаг 2: Крепежное устройство

установится в нужное место, как

показано на рисунке.

Чтобы снять коммутатор c DIN-рейки, повторите шаги в обратном порядке.

Настенная установка

Для некоторых приложений требуется установка коммутатора на стену.

Шаг 1: Снимите с задней

панели устройства крепеж

для DIN-рейки и

присоедините крепление для

настенной установки, как

показано на рисунке.

Шаг 2: Монтаж коммутатора серии EDS-308/309 на стену требует

использования 4 винтов. Головки шурупов должны быть не более 6.0 мм в

диаметре, а стержни – не более 3.5 мм, как показано на рисунке. Не

закручивайте шурупы до конца, оставьте около 2 мм для того, чтобы можно

было установить на них крепежное устройство.

Примечание:

Перед ввинчиванием болтов убедитесь, что диаметр головок и стержней болтов подходит

к отверстиям крепежного устройства.
