EDS-308/309: руководство по аппаратной части

Ниже описано назначение аварийных контактов коммутатора.

АВАРИЯ: Два средних контакта на 6-контактном терминальном блоке используются для

оповещения как о сбое питания, так и об обрыве соединения на портах. Встроенное в

коммутатор реле размыкает контакты аварийной сигнализации в следующих ситуациях:

1. На EDS-308/309 перестало поступать питание от

одного их источников постоянного тока.

или

2. Разорвана связь по одному из портов, для

которого соответствующий dip-переключатель PORT

ALARM включен в рабочее состояние.

Если ни одно из этих условий не выполняется, цепь

остается замкнутой.

Подключение резервированного питания

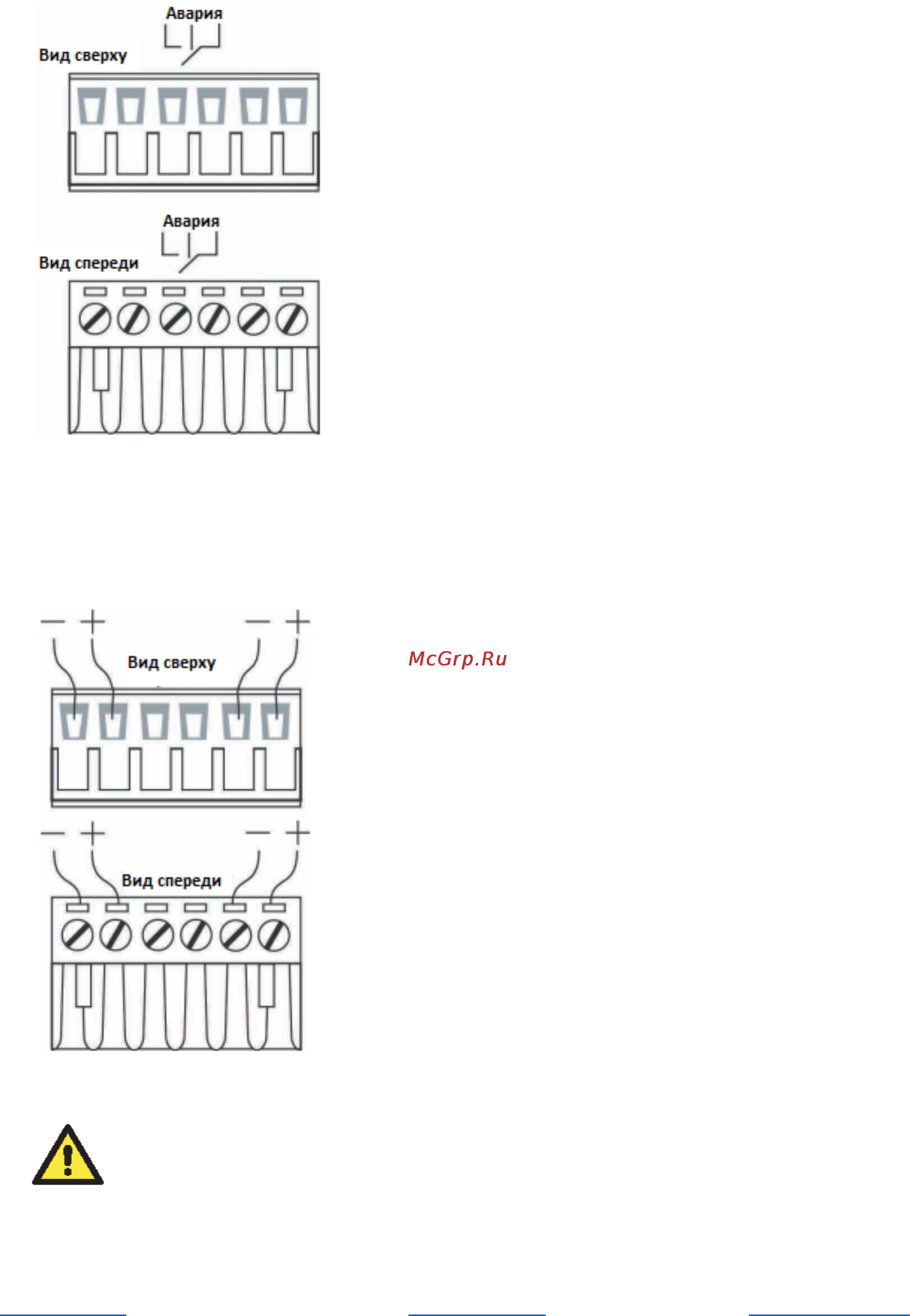

Правые и левые клеммы на 6-контактном терминальном блоке верхней панели EDS-

308/309 используются для подключения двух источников питания постоянного тока. Вид

этих клемм сверху и спереди показан на рисунке.

Шаг 1

Подсоедините контакты +/- источника питания к клеммам

V+/V-.

Шаг 2

Для закрепления проводов питания затяните небольшой

отверткой винты, расположенные на клеммах в передней

части терминального блока.

Шаг 3

Вставьте пластмассовый терминальный блок в гнездо,

расположенное на верхней панели коммутатора EDS-

308/309.

ВНИМАНИЕ

Перед подключением коммутатора к источнику постоянного тока убедитесь

в том, что напряжение источника питания соответствует его номиналу.
