EDS-308/309: руководство по аппаратной части

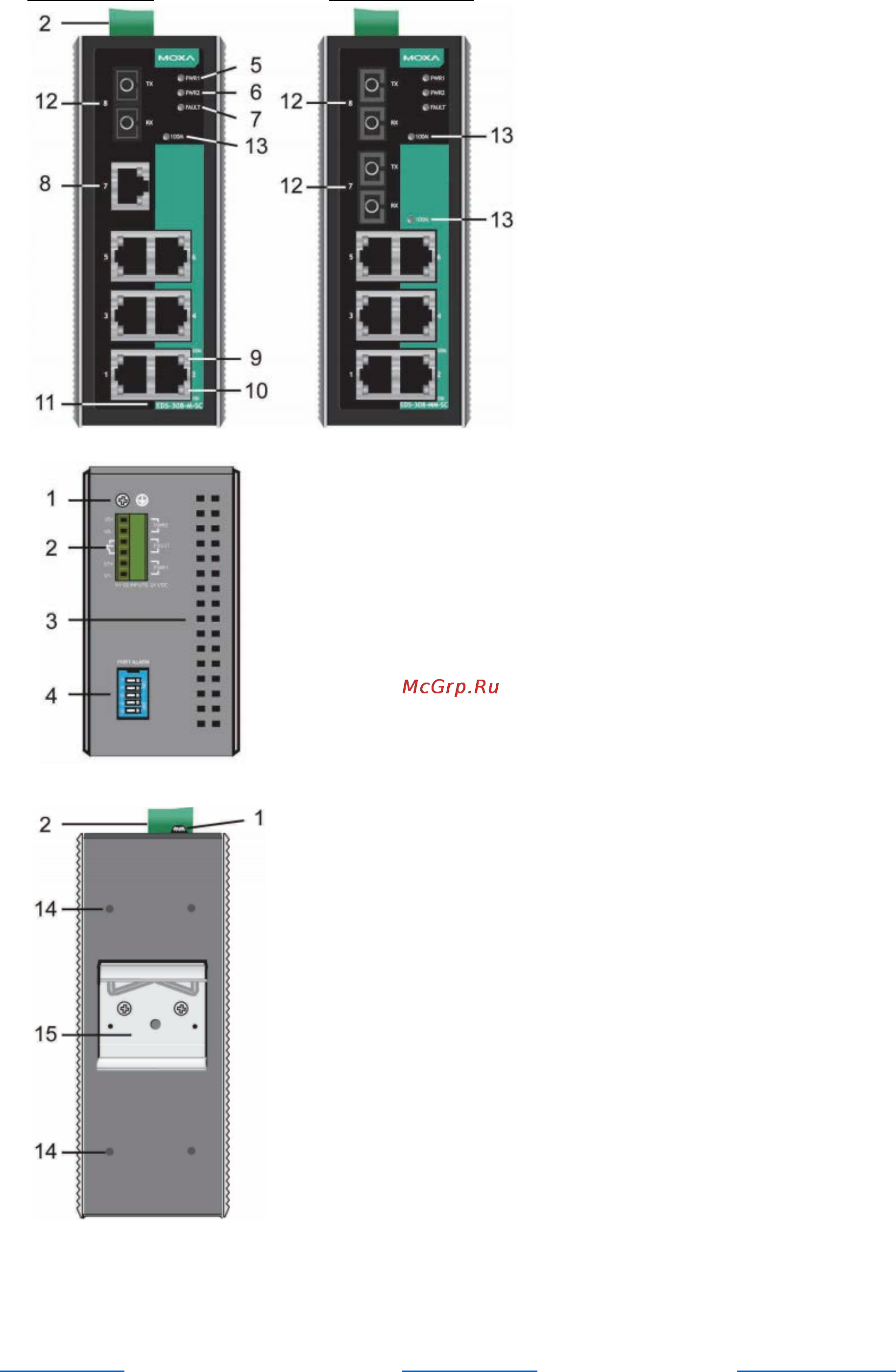

Внешний вид EDS-308 (с разъемом SC)
Вид спереди
EDS-308-M-SC EDS-308-MM-SC
Вид сверху
Примечание:
Внешний вид коммутаторов EDS-308-S-SC и EDS-308-M-SC
идентичен.
Внешний вид EDS-308-SS-SC и EDS-308-MM-SC идентичен.
1. Винт заземления
2. Терминальный блок для входов питания PWR1/PWR2
и релейного выхода
3. Отверстия для пассивного охлаждения
Вид сзади 4. DIP-переключатели
5. Индикатор входа питания PWR1
6. Индикатор входа питания PWR2
7. Индикатор ошибки
8. Порт 10/100BaseT(X)
9. Индикатор порта 100 Мб/сек «витая пара»
10. Индикатор порта 10 Мб/сек «витая пара»
11. Название модели
12. Порт 100BaseFX
13. Индикатор порта 100BaseFX
14. Винтовые отверстия для опциональной настенной
установки
15. Крепление для установки на DIN-рейку
4
