EDS-308/309: руководство по аппаратной части
Подключение коммуникаций
Подключение Ethernet-портов 10/100BaseT(X)
Порты 10/100BaseT(X), расположенные на передней панели EDS-308/309, используются для
подключения Ethernet-устройств.

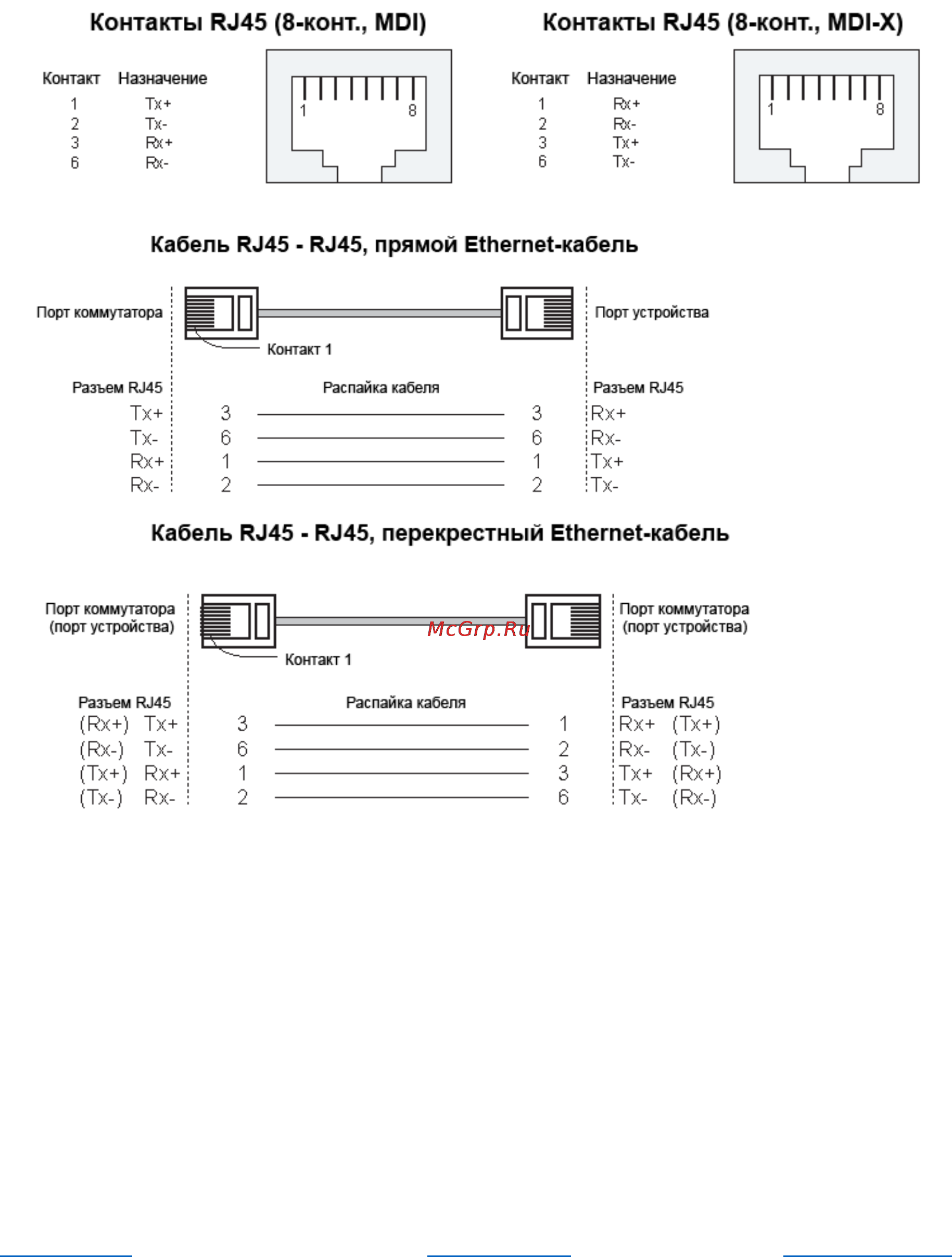

Ниже представлена схема расположения выводов для портов MDI (тип NIC) и MDI-X (тип
HUB/Switch), а также показана схема кабельного подключения для прямого и перекрестного
Ethernet-кабеля.
Подключение оптоволоконных портов 100BaseFX
Подключение является чрезвычайно простым. Предположим, необходимо соединить
устройства 1 и 2. В отличие от электрических сигналов, оптоволоконные сигналы не требуют
наличия двухпроводной цепи для передачи данных в одну сторону. Одна из оптических
линий используется для передачи от устройства 1 к устройству 2, а другая от устройства 2 к
устройству 1, формируя, таким образом, полнодуплексную передачу данных.
Все, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом
(приемник) устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении
кабеля рекомендуется обозначить две стороны одной и той же линии одинаковой буквой
(А-А, B-B, как показано ниже).
12
