- 3 -

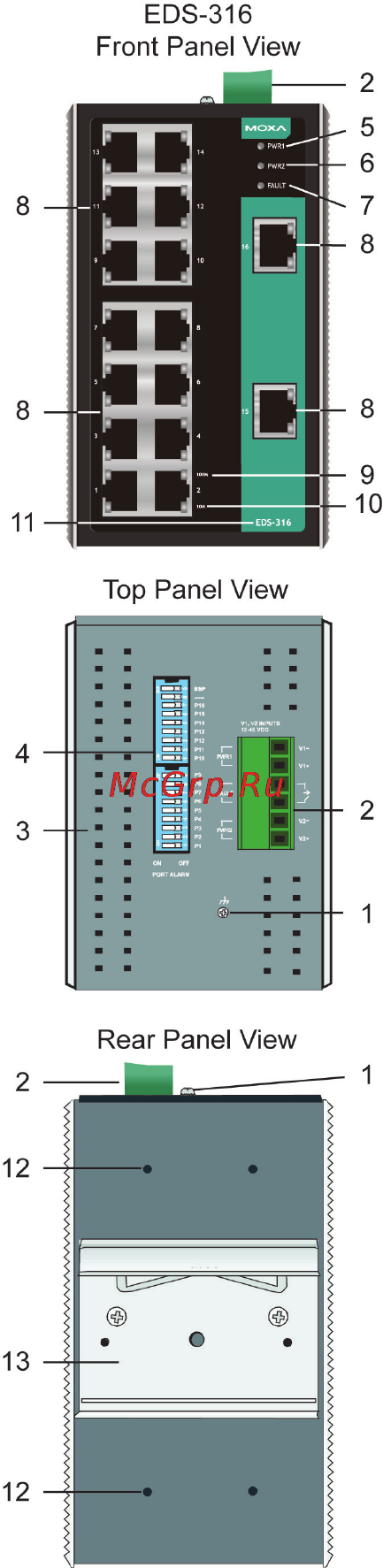

Panel Layout of EDS-316 (standard-type)
1. Grounding screw
2. Terminal block for power input
(PWR1, PWR2) and relay output
3. Heat dissipation orifices
4. DIP switches
(EDS-316 has 18 DIP switches
in
total; 2 DIP switches are
reserved)
5. Power input PWR1 LED
6. Power input PWR2 LED
7. Fault LED
8. 10/100BaseT(X) Port
9. TP port’s 100 Mbps LED
10.
TP port’s 10 Mbps LED
11.
Model Name
12.
Screw hole for wall mounting kit
13.
DIN-Rail Kit
