- 4 -

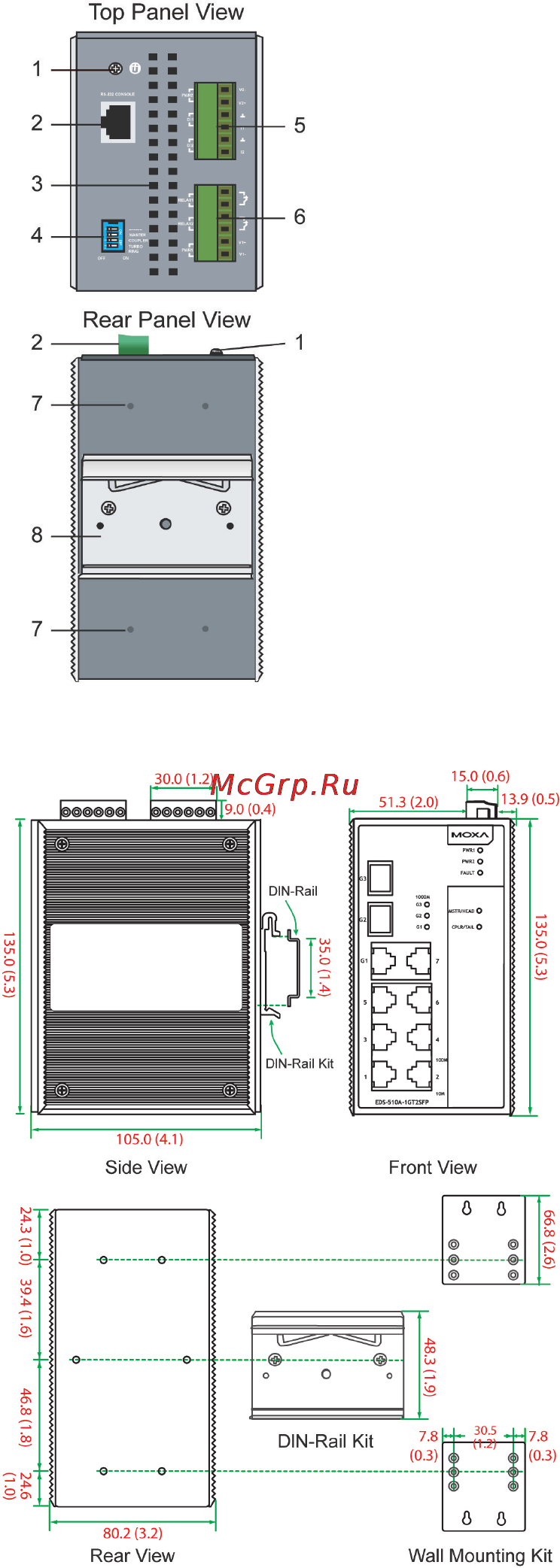

Top Panel:
1. Ground screw
2. RS-232 console port
3. Heat dissipation orifices
4. DIP switches for Ring Master, Ring
Coupler, and Turbo Ring
5. 6-pin terminal block for
DI 1, DI 2,
and PWR 2
6. 6-pin terminal block for PWR1,
Relay 1, and Relay 2
Rear Panel:
1. Screw holes for Wall Mounting Kit
2. DIN-Rail Kit
Mounting Dimensions
Unit = mm (inch)
