Оптоволоконный порт 1000BaseSFP (mini-GBIC)

Идея оптоволоконной передачи довольно проста. Предположим, что соединяются устройства I и II; в

отличие от электрических сигналов, оптические не требуют замкнутой цепи для передачи данных.

Следовательно, одна из линий оптического волокна может использоваться для передачи данных от

устройства I устройству II, а другая — от устройства II к I — таким образом, организуется

полнодуплексный режим обмена.

Нужно помнить, что

передающий Tx-порт устройства I соединяется с принимающим Rx-портом

устройства II и, соответственно, принимающий Rx-порт устройства I соединяется с передающим Tx-

портом устройства II. При использовании двухжильного кабеля предлагается помечать стороны одной

линии одинаковой буквой (A-A, B-B, как показано ниже, или A1-A1, B2-B2).

Назначение выводов LC-порта

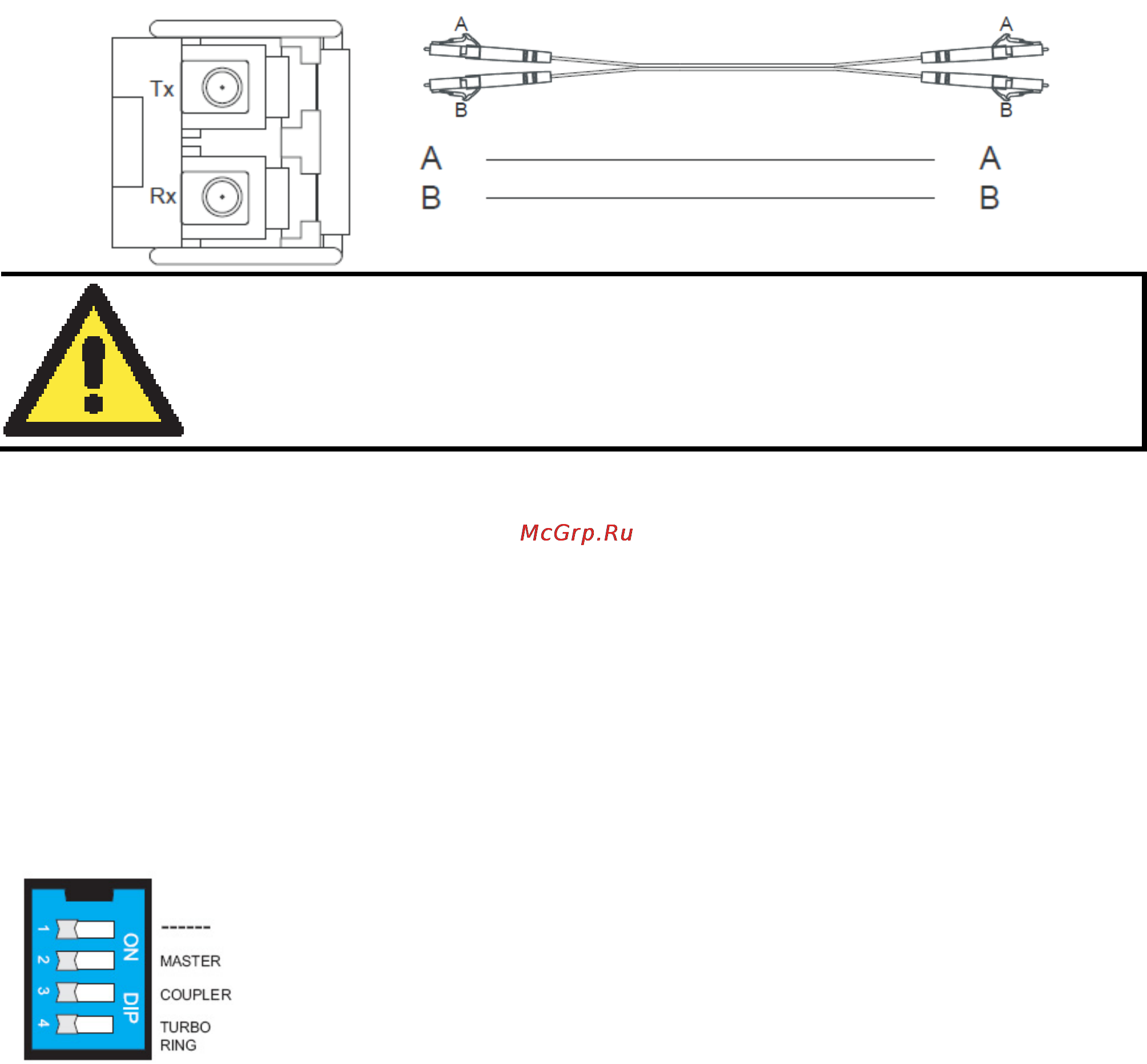

Схема разводки кабеля для соединения LC-портов

ВНИМАНИЕ

Для оптоволоконной передачи данных используются лазерные лучи или

светодиоды. Во избежание травмы глаз не направляйте в глаза лучи света.

DIP-переключатели Turbo Ring

Ethernet-коммутаторы EDS-G509 являются управляемыми коммутаторами с поддержкой технологий

резервирования сетей. Технология резервирования Turbo Ring была разработана компанией MOXA,

чтобы повысить надежность сети и максимально сократить время восстановления соединения. Время

восстановления кольца Turbo Ring не превышает 300 мс или 20 мс (Turbo Ring V2), что несравнимо с

офисными коммутаторами, у которых этот параметр составляет 3-5 минут. Быстрота восстановления

снижает риск ущерба, вызванного простоем

оборудования в промышленных системах.

Для настройки Turbo Ring на верхней панели EDS-408A/405A имеется 4 DIP-переключателя. При

желании пользователь может программно (через web-браузер, telnet-консоль или последовательную

консоль) отключить возможность настройки кольца Turbo Ring DIP-переключателями.

DIP-переключатели коммутатора EDS-G509

По умолчанию все DIP-переключатели выключены. В следующей таблице

приведено назначение DIP-переключателей.
