MOXA EDS-G509: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

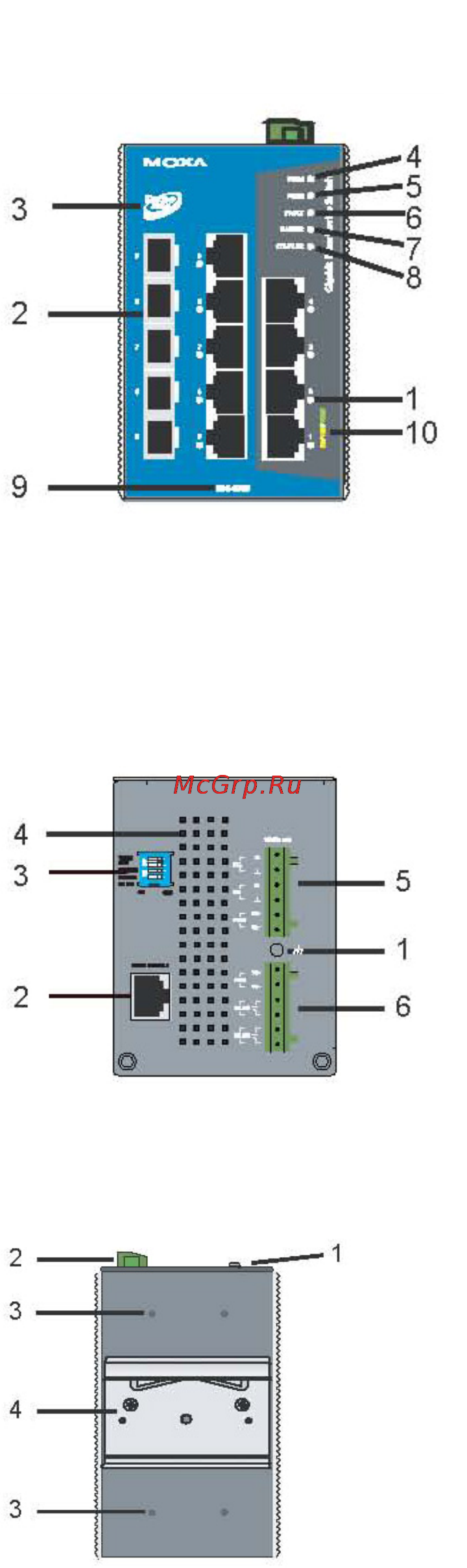

Внешний вид коммутатора EDS-G509

1. Порты с 1 по 4: интерфейсы 10/100/1000BaseT(X)

2. Порты с 5 по 9: Комбинированные порты

(Порт 10/100/1000BaseT(X) или разъем 100/1000BaseSFP)

3. Логотип Turbo Ring

4. PWR1: светодиодный индикатор питания PWR1

5. PWR2: светодиодный индикатор питания PWR2

6. FAULT: светодиодный индикатор ошибки

7. MASTER: индикатор

8. COUPLER: индикатор

9. Название модели

10. Индикаторы скорости 10/100/1000 Мбит/с (зеленый –

10/100 Мбит/сек, желтый – 1 Гбит/сек)

Верхний торец

Винт заземления

Порт RS-232 для консольного управления

DIP-переключатели режимов Ring Master, Ring coupler,

Turbo Ring

Отверстия для отвода тепла

6-контактный клемный блок для дискретных входов DI 1,

DI 2, и питания PWR2

6-контактный клемный блок для питания PWR1, Relay 1 и

Relay2

Задняя панель

Винтовые отверстия для установки настенного крепежа

Клеммный блок

Резьбовые отверстия для крепежа на стену

Крепеж на DIN-рейку

Вид спереди

коммутатора EDS-G509

Вид верхней панели

Вид задней панели
