MOXA EDS-G509: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

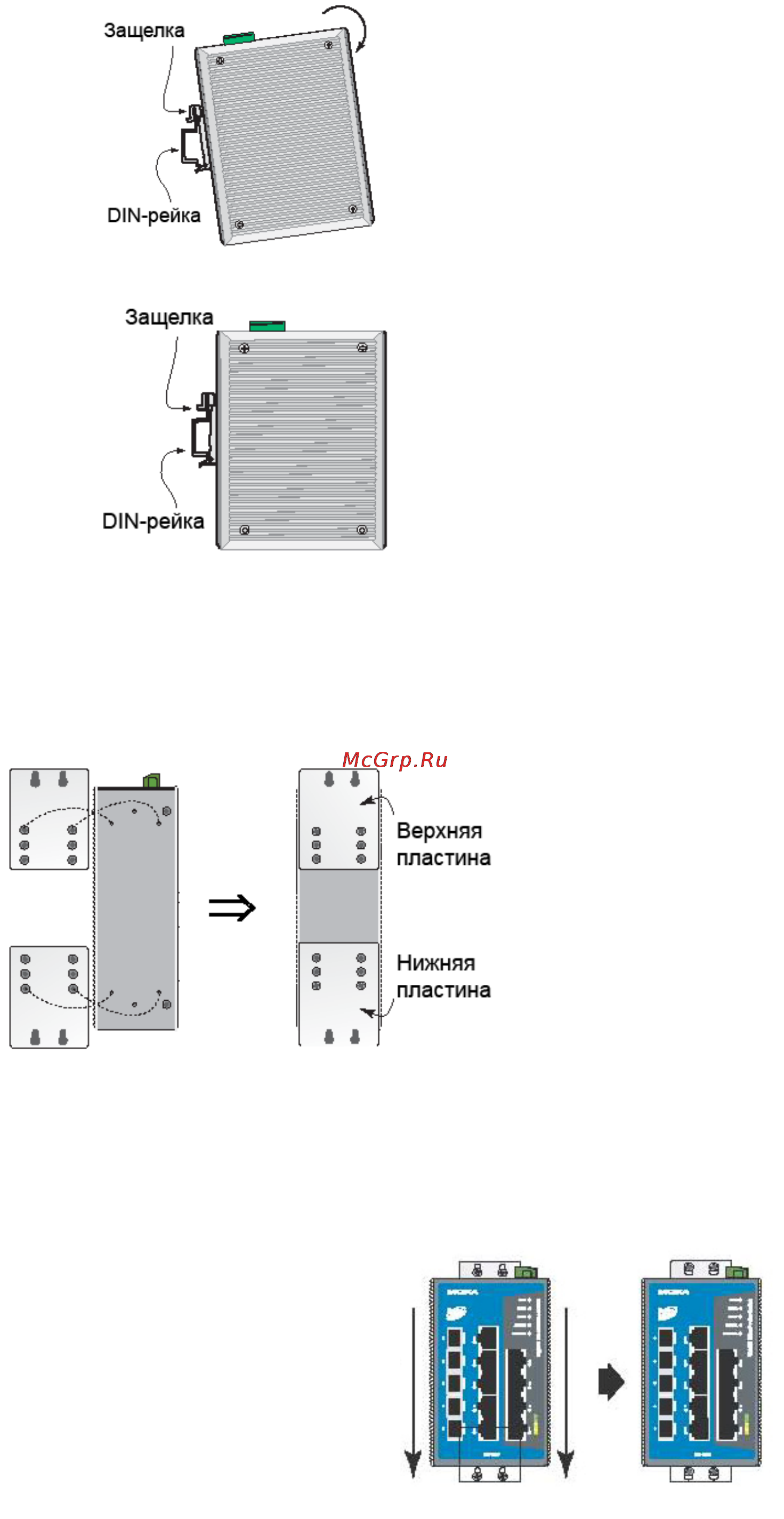

a. Вставьте верхнюю часть DIN-рейки в паз под металлической защелкой.

b. Крепежное устройство с характерным звуком защелкнется на рейке.

c. Чтобы снять EDS-G509 c DIN-рейки, проделайте все в обратном порядке.

Панельная установка (опционально)

В некоторых случаях удобнее устанавливать коммутатор EDS-G509 на стену, как показано ниже:

1. Снимите с EDS-G509 крепеж для DIN-рейки и подсоедините крепление для панельной установки,

как показано на рисунке.

2. Монтаж EDS-G509 на стене требует использования 4 винтов. Головки шурупов должны быть не

более 6 мм в диаметре, а стержни – не более 3.5 мм, как показано на рисунке. Не закручивайте

шурупы до конца, оставьте около 2 мм для того

, чтобы можно было установить на них крепежное

устройство.

ПРИМЕЧАНИЕ: Перед ввинчиванием болтов убедитесь, что

диаметр головок и стержней болтов подходят к отверстиям

крепежного устройства.

Не ввинчивайте винты на всю длину – оставьте около 2 мм для

того, чтобы обеспечить возможность перемещать коммутатор

между головками винтов и стеной.

3. После того, как

винты зафиксированы в стене, вставьте 4

головки шурупов в широкую часть пазов крепежной планки,

опустите корпус EDS-G509 вниз, как показано на рисунке.

Затяните винты для большей жесткости крепления.
