![Moxa EDR-G902-T [4/13] Mounting dimensions](/img/pdf.png)
Moxa EDR-G902-T [4/13] Mounting dimensions
![Moxa EDR-G902-T [4/13] Mounting dimensions](/views2/1196161/page4/bg4.png)
- 4 -

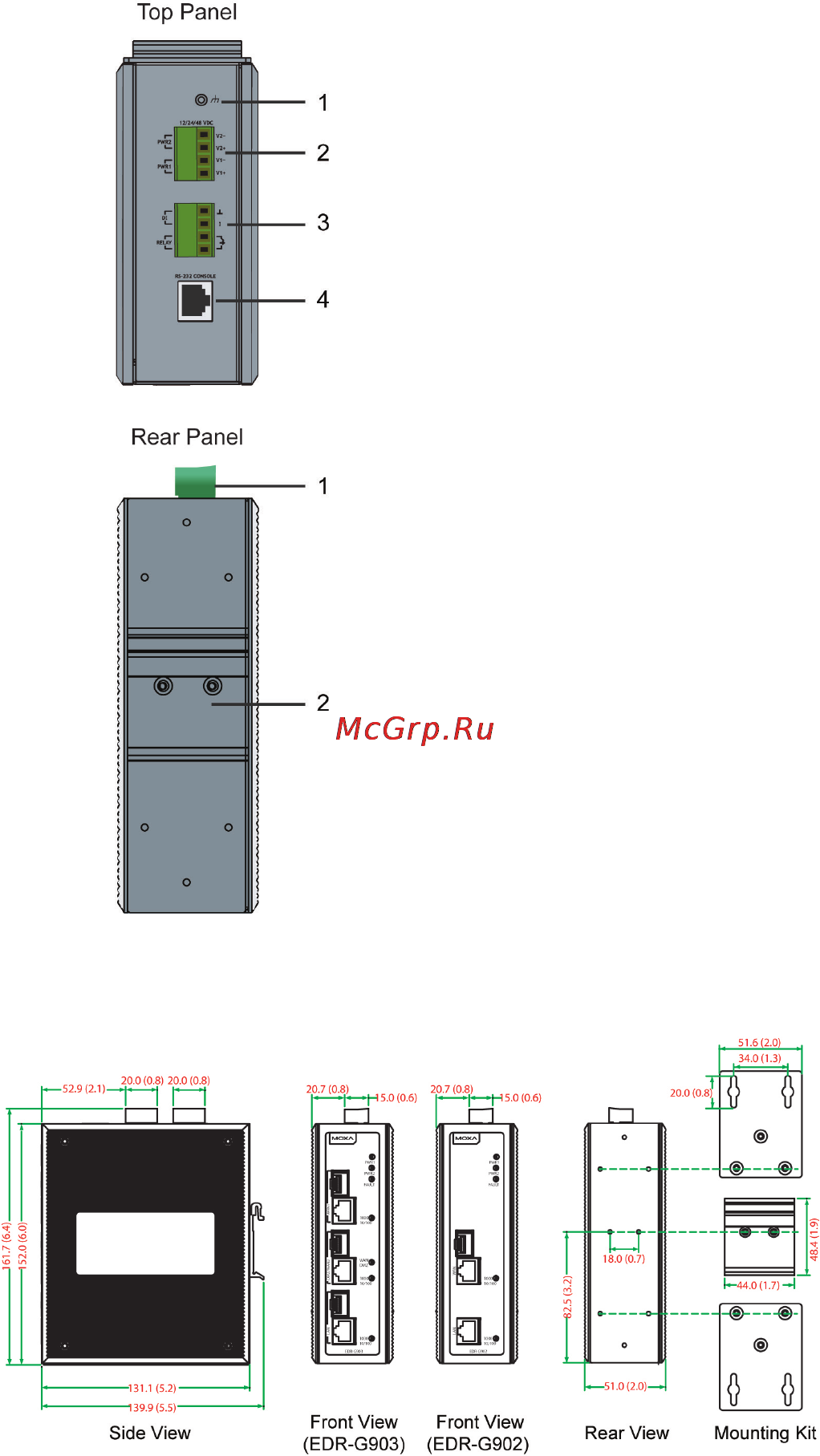

Top Panel:
1. Grounding screw
2. 4-pin terminal block for PWR 1,
PWR 2
3. 4-pin terminal block for DI and
Relay
4. RS-232 console port
Rear Panel:
1. Terminal block
2. DIN-Rail kit
Mounting Dimensions
Unit = mm (inch)
