Подключение оптоволоконных портов 1000BaseSFP

Порты Gigabit Ethernet в маршрутизаторе – это оптические порты 1000BaseSFP, которые требуют

для правильной работы использования гигабитного приемопередатчика mini-GBIC.

Подключение является чрезвычайно простым. Предположим, необходимо соединить устройства 1

и 2. В отличие от электрических сигналов, оптоволоконные сигналы не требуют наличия

двухпроводной цепи для передачи данных в одну сторону. Одна из оптических линий

используется для передачи от устройства 1 к устройству 2, а другая от устройства 2 к устройству 1,

формируя, таким образом, полнодуплексную передачу данных.

Все, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом (приемник)

устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении кабеля

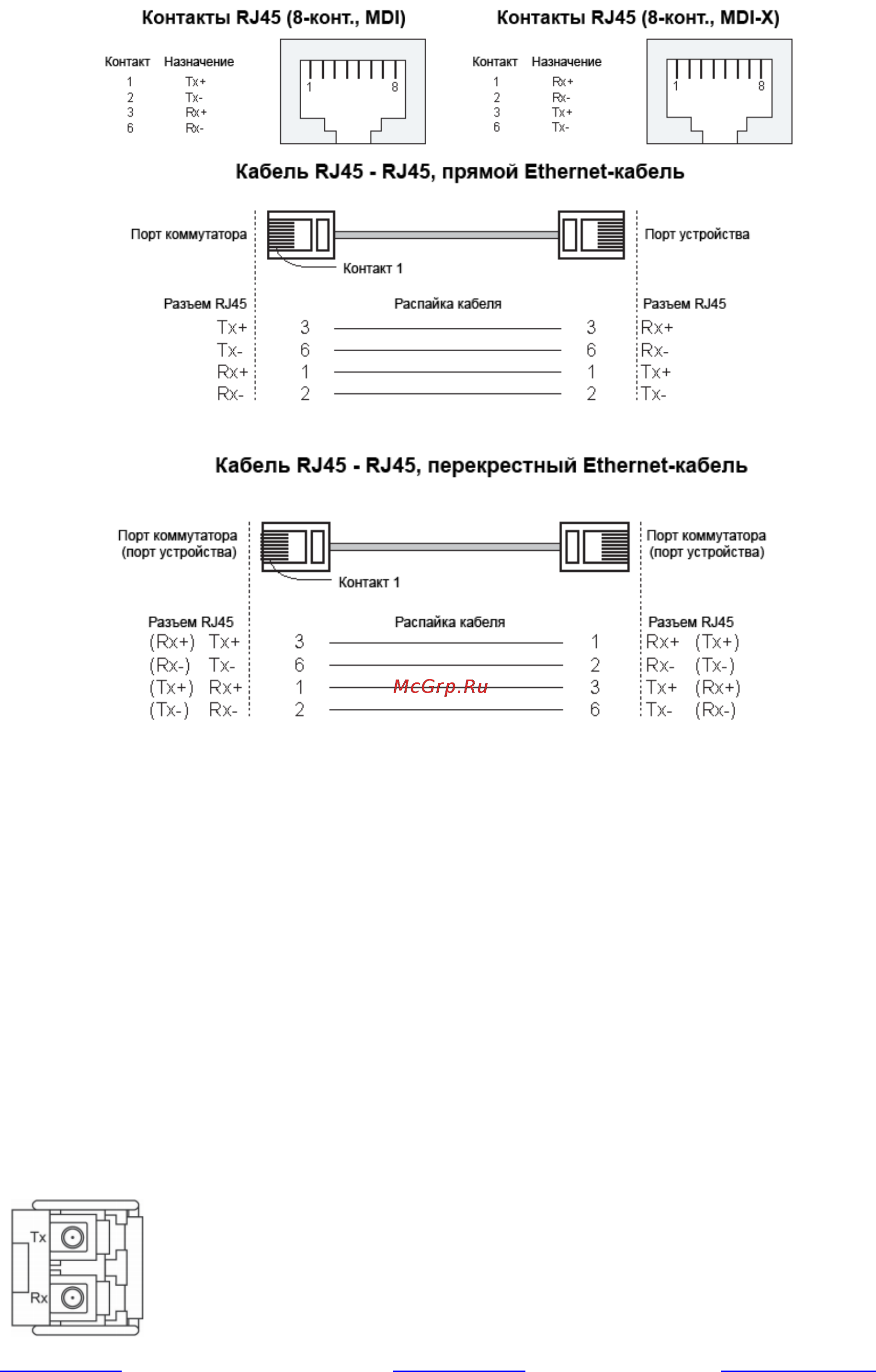

рекомендуется обозначить две стороны одной и той же линии одинаковой буквой (А-А, B-B, как

показано ниже, или А1-А2, B1-B2).

Разъем LC
