Серии EDR-810: руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

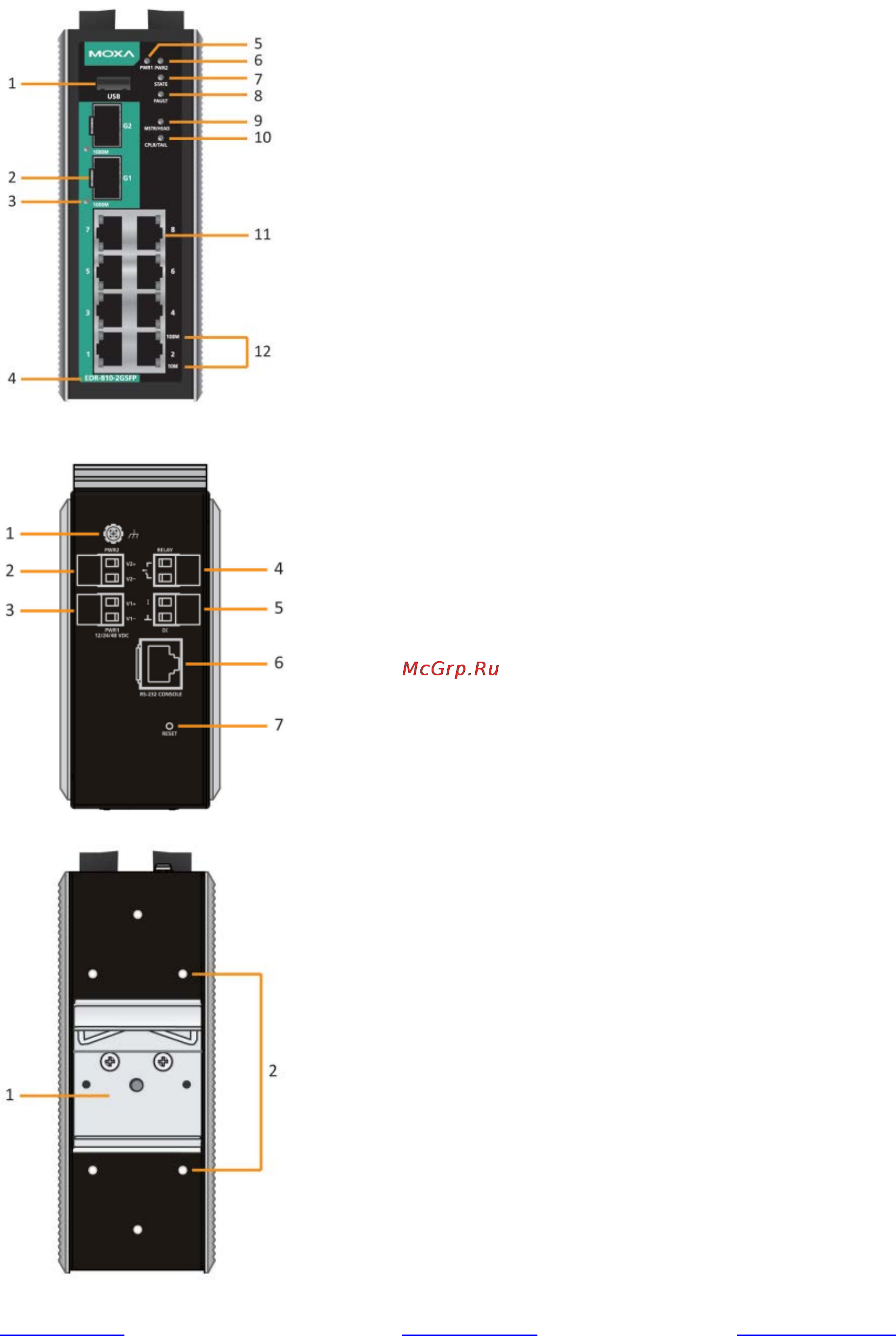

Внешний вид маршрутизатора серии EDR-810

Вид спереди

Вид сверху

Вид сзади

Вид спереди:

1. USB-порт для подключения

устройства ABC-02

2. SFP-порт 1000 Мбит/с

3. Индикатор SFP-порта 1000 Мбит/с

4. Название модели

5. Индикатор входа питания PWR1

6. Индикатор входа питания PWR2

7. Индикатор STATE

8. Индикатор FAULT

9. Индикатор MSTR/HEAD

10. Индикатор CPLR/TAIL

11. Порт 10/100 Мбит/с «витая пара»

12. Индикатор порта 10/100 Мбит/с

«витая пара»

Вид сверху:

1. Винт заземления

2. Терминальный блок для входа

питания PWR1

3. Терминальный блок для входа

питания PWR2

4. Терминальный блок для релейного

выхода

5. Терминальный блок для дискретного

входа

6. Консольный порт RS-232

7. Кнопка RESET

Вид сзади:

1. Крепление для установки на DIN-

рейку

2. Винтовые отверстия для

опциональной настенной установки
