Electric Stove
Min.: 450 mm. / Max.:550 mm.
Gas Stove
Min.: 550 mm. / Max.:650 mm.

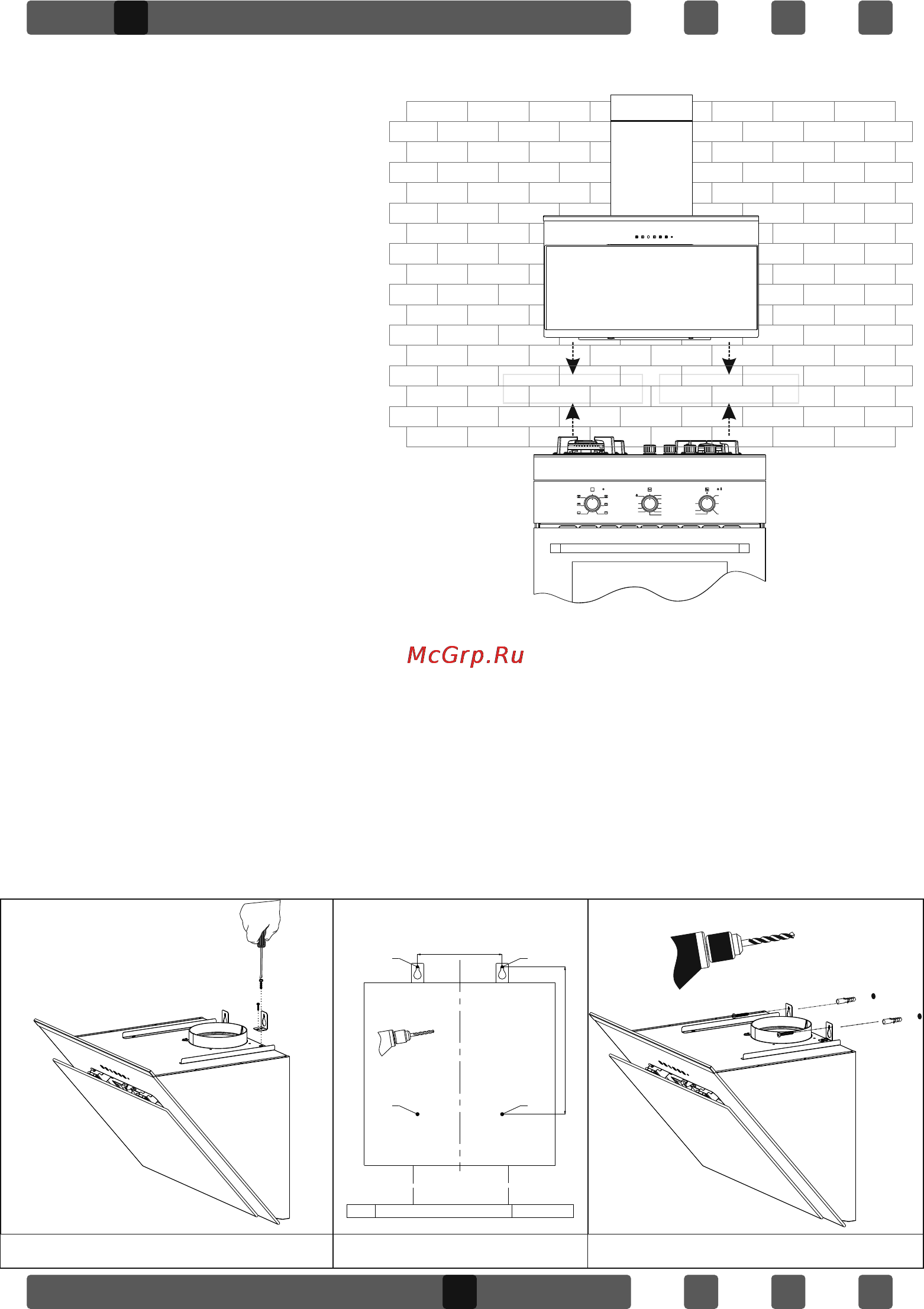

3.INSTALLATION OF CHIMNEY HOOD
3.1.Location of the Chimney Hood
3.2.Installation of Mounting Bracket to the Chimney Hood
Fix the 2 (two) Mounting brackets among the installation accessories to the
chimney hood with one 1 screw nut as shown in Figure 1. Make sure mounting
brackets are inserted in motor box.
3.3.Installation of Wall Mounting Bracket
3 drywall (8mm) anchors are nailed into the holes drilled according to
installation template (A,B,C,D). They are fixed into the wall with 2 brackets as
shown in Figure 2.
Installation Template
Fig 1 Fig 2
A
C D
B
