- 4 -

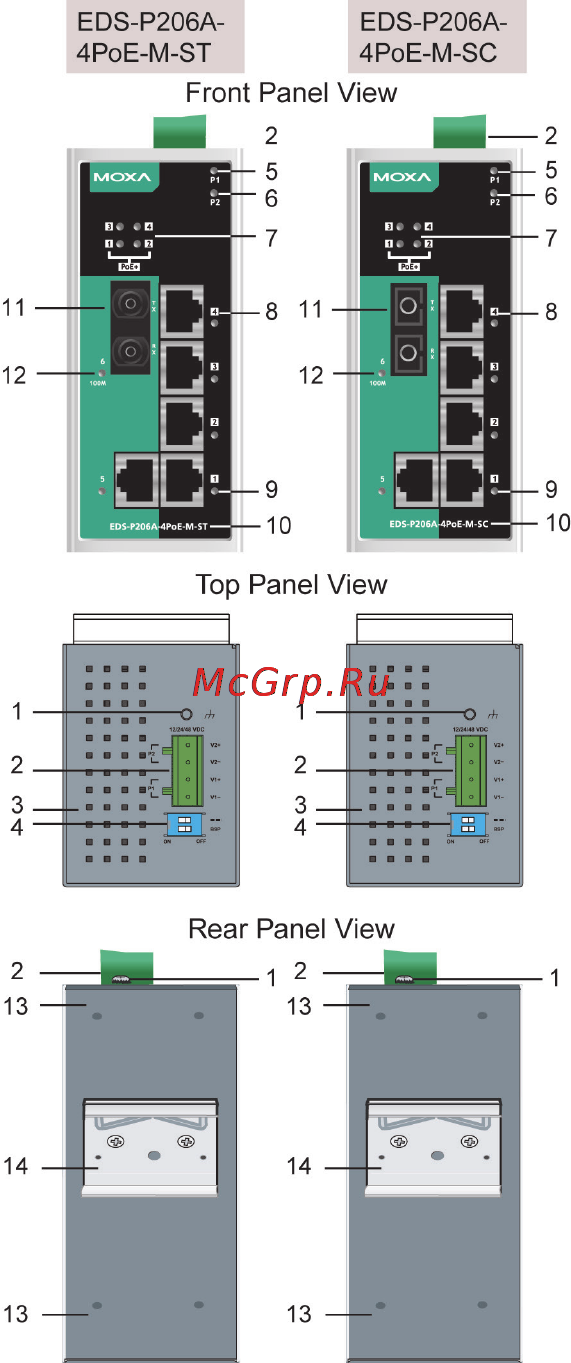

EDS-P206A-4PoE-M-SC/ST Panel Layouts
NOTE: The EDS-P206A-4PoE-S-SC/ST are identical in appearance to the
EDS
-P206A-4PoE-M-SC/ST.
1. Grounding screw
2. Terminal block for
power input P1/P2
3. Heat dissipation
vents
4. DIP switches
5. Power input P1 LED
6. Power input P2 LED
7. PoE LED
8. 10/100BaseT(X) port
9. TP port’s 10/100
Mbps LED
10.
Model name
11.
100BaseFX port
12.
FX port’s 100 Mbps
LED
13.
Screw hole for wall
mounting kit
14.
DIN-Rail kit
