ПодключениеEthernet‐порта100BaseFX



Подключениеявляетсячрезвычайнопростым.Предположим,необходимосоединитьустройства1и2.В

отличиеотэлектрическихсигналов,оптоволоконныесигналынетребуютналичиядвухпроводнойцепидля

передачиданныхводнусторону.Однаизоптическихлинийиспользуетсядляпередачиотустройства1к

устройству2,адругаяотустройства2кустройству1,формируя,такимобразом,полнодуплекснуюпередачу

данных.



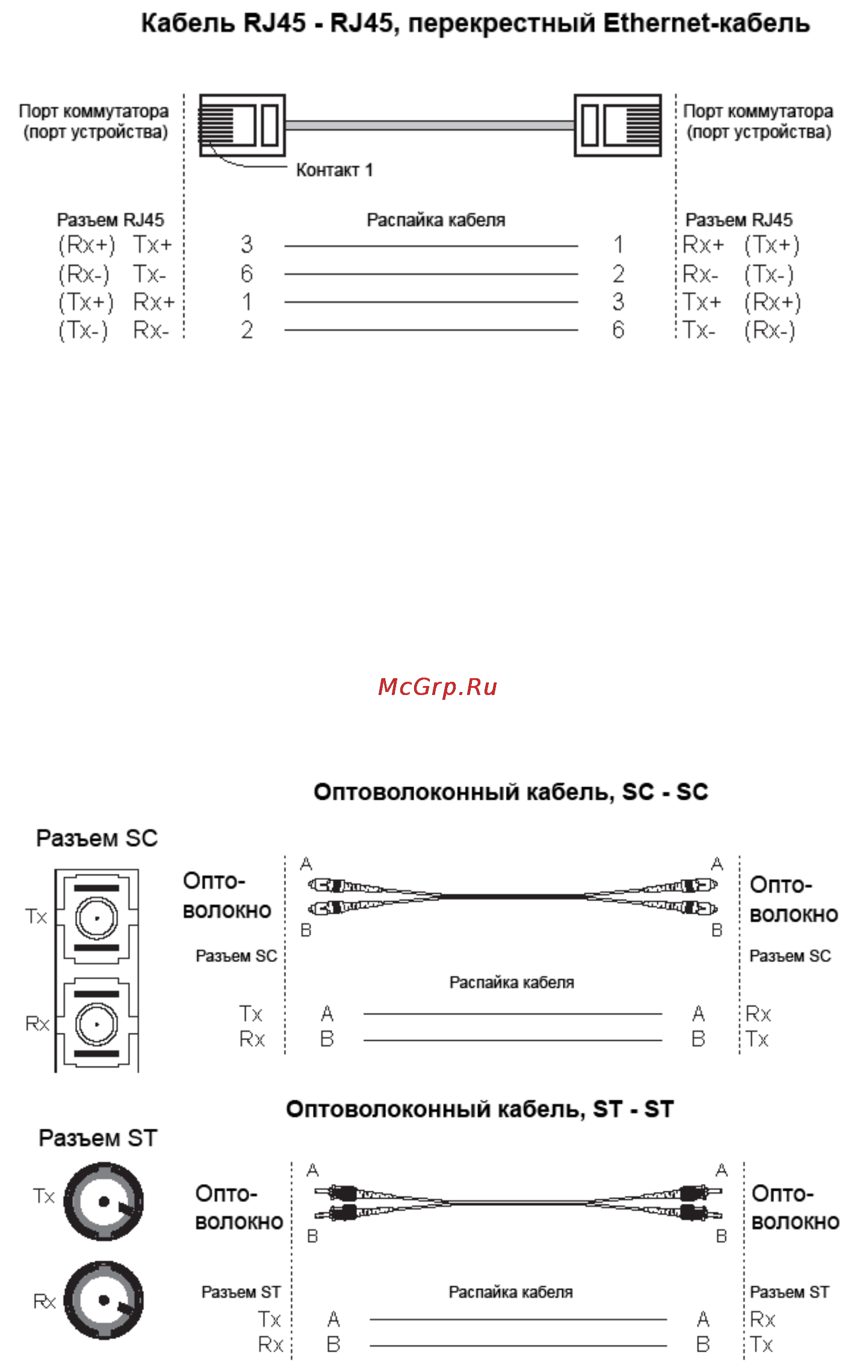

Все,чтонеобходимо,‐этосоединитьTx‐порт(передатчик)устройства1сRx‐портом(приемник)устройства

2,аRx‐портустройства1сTx‐портомустройства2.Приподключениикабелярекомендуетсяобозначитьдве

стороныоднойитойжелинииодинаковойбуквой(А‐А,B‐B,какпоказанониже).



Резервированныевходыпитания

КустройствамсерииPTC‐101‐LVмогутбытьодновременноподключеныдваисточникапитанияпостоянного

тока.Еслиодинисточникпитанияперестаетработать,другойвыступаетвкачестверезервногои

автоматическиначинаетподаватьпитаниедляконвертера.


