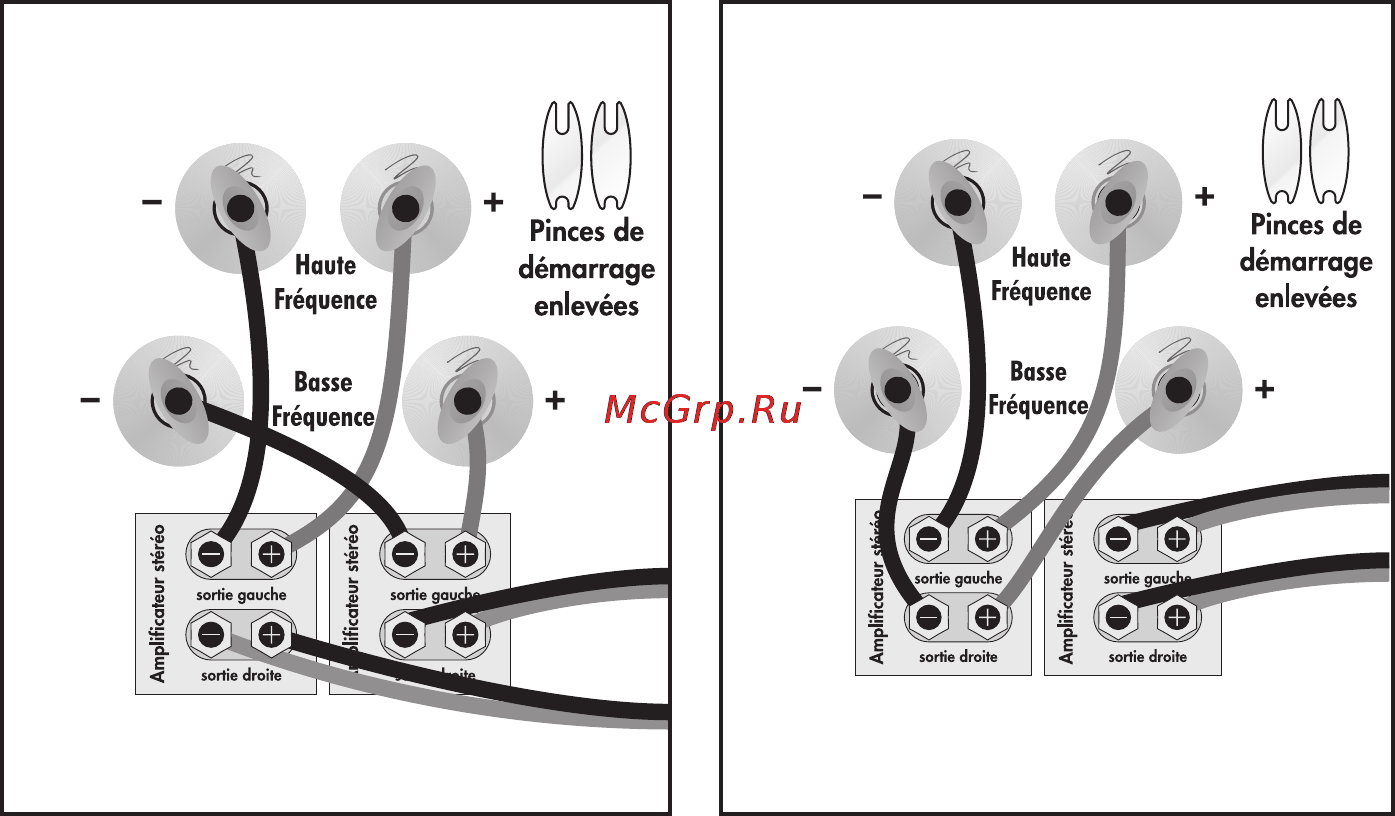

Fig. 4 : Raccordement par bi-amplification hori-
zontale. Un canal illustré.
Fig. 5 : Raccordement par bi-amplification ver-
ticale. Un canal illustré.
de l’amplificateur. C’est ce qu’on appelle un raccord par-
allèle (voir la figure 3).
BI-AMPLIFICATION PASSIVE
Pour obtenir le meilleur rendement qui soit, ces enceintes
peuvent être bi-amplifiées passivement à l’aide des éléments
de répartiteur passifs internes existants.
Cette méthode pousse le concept du raccordement
à deux fils une étape plus loin. Vous aurez un canal
d’amplification dédié branché directement aux sections
de basse et de haute fréquence du répartiteur. Il existe
deux méthodes différentes de bi-amplification avec deux
amplificateurs stéréo. La première et la plus courante
est appelée bi-amplification horizontale. La deuxième
méthode est appelée bi-amplification verticale. Avec
ces deux méthodes, vous pouvez utiliser deux amplifi
-
cateurs stéréo ou quatre amplificateurs mono, ou encore
deux amplificateurs mono et un amplificateur stéréo.
Vous voyez le portrait? Avec une forme ou l’autre de
bi-amplification, votre préamplificateur doit posséder
des sorties double. Si votre préamplificateur n’est pas
équipé de la sorte, vous pouvez acheter ou construire
un adaptateur en Y.
Bi-amplification passive horizontale
La bi-amplification horizontale vous permet
d’utiliser deux modèles, marques ou types différents
d’amplificateur (c.-à-d. : tubes sur le dessus, transistor
sur le dessous). Toutefois, nous vous recommandons
d’utiliser deux amplificateurs identiques (c.-à-d. même
marque et même modèle). Si vous devez utiliser deux
amplificateurs différents, il est essentiel qu’ils aient le
même gain ou que l’un des deux amplificateurs soit
doté d’un gain réglable afin que vous puissiez agenc
-
er leurs caractéristiques de gain. Si les amplificateurs
choisis n’ont pas les mêmes caractéristiques de gain,
un déséquilibre sonore surviendra.
Dans le cas de la bi-amplification horizontale, un
amplificateur traite la section de haute fréquence
de l’enceinte et l’autre traite la section de basse
fréquence. Pour bi-amplifier horizontalement vos
enceintes, vous devez desserrer les bornes de rac
-
cordement et enlever les pinces de démarrage.
Branchez l’amplificateur de basse fréquence à
l’ensemble de bornes de raccordement le plus bas
des deux enceintes. Branchez l’amplificateur de haute
fréquence à l’ensemble de bornes de raccordement le
plus haut. Ensuite, branchez les sorties de gauche et
