5

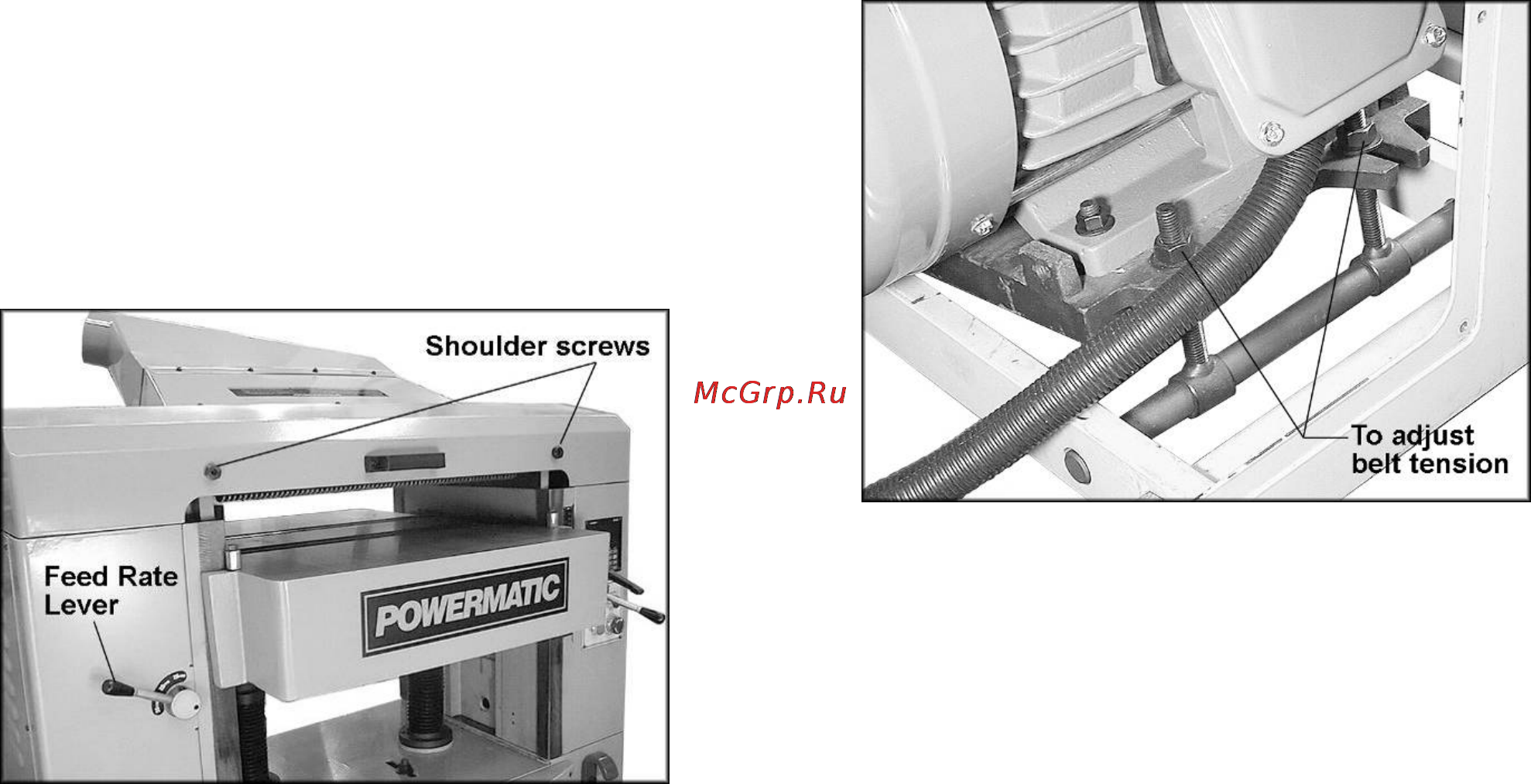

Движение заготовки
Строгальный станок оборудован рукояткой
изменения скорости движения заготовки,
имеет три скорости подачи 6, 8 или 10 мет-
ров в минуту. Чтобы подобрать скорость, по-
ворачивайте рукоятку, показанную в иллю-
страции 4.
Рис. 4
Скорость подачи изменяется только, в
то время когда ножевой вал вращается.
Открытие кожуха строгальной головы
Чтобы открыть кожух строгальной головы
для доступа к деталям и обслуживанию, вы-
крутите два винта в передней части кожуха
(Рис. 4).
Внимание: У строгального станка есть кон-
цевой выключатель двигателя, который пре-
дотвращает вращение валов
, в то время ко-
гда кожух открыт.
Натяжение ремней
1. Отключите станок от источника элек-
тропитания.
2. Если необходимо отрегулировать натя-
жения ремня, то требуется ослабить
пару шестигранных гаек См. Рис. 5. и
крутить другую пару, чтобы поднять
или понизить пластину двигателя. За-
тем затянуть гайки.
3. Проверьте натяжение ремня. Правиль-
ное натяжение достигается, когда при
легком нажатии пальцам появляется
небольшой прогиб ремня примерно
1/4" (6 мм) по центру между двумя
шкивами.
4. Затяните гайки с достаточным усилием,
чтобы они зажали пластину двигателя.
Рис. 5
Замена или переустановка строгальных
ножей
Ножи строгального вала заточены с четырёх
сторон. Если режущая сторона затупилась,
достаточно снять строгальный нож, повер-
нуть его на 90⁰ острой стороной и закрепить.
Для выкручивания крепёжного винта стро-
гального ножа используйте поставляемые со
станком отвертки звездочкой (Рис. 6). Реко-
мендуется поворачивать сразу все строгаль-
ные ножи на одной спирали, это гарантирует
более качественную обработку поверхности.
Однако, в случае, если на отдельных стро-
гальных ножах образовались зазубрины, по-
верните только повреждённые стороны.
На каждом ноже нанесена контрольная от-
метка, которая поможет поворачивая нож не
путать грани в разные направления.
ВАЖНО: перед заменой или поворотом стро-
гальных
ножей, очистите крепёжный винт и
строгальный вал от пыли. Скопление пыли
между элементами вала может помешать
правильной установке ножа, что повлияет на
качество обрабатываемой поверхности дета-
ли.
Перед установкой смажьте резьбу каждого
крепёжного винта машинным маслом, из-
лишки масла уберите.
Перед началом работы надёжно зафиксируй-
те каждый крепёжный винт!
ВНИМАНИЕ:
убедитесь, что все крепёж-
ные винты надёжно зафиксированы.
При высокой скорости вращения неза-
фиксированные строгальные ножи мо-
гут вылететь и нанести травму.
