Рис. 6
Перед установкой смажьте резьбу каждого
крепёжного винта машинным маслом, из-
лишки масла уберите.
Перед началом работы надёжно зафиксируй-
те каждый крепёжный винт!
ВНИМАНИЕ: убедитесь, что все крепёж-
ные винты надёжно зафиксированы.
При высокой скорости вращения неза-
фиксированные строгальные элементы
могут вылететь и нанести травму.

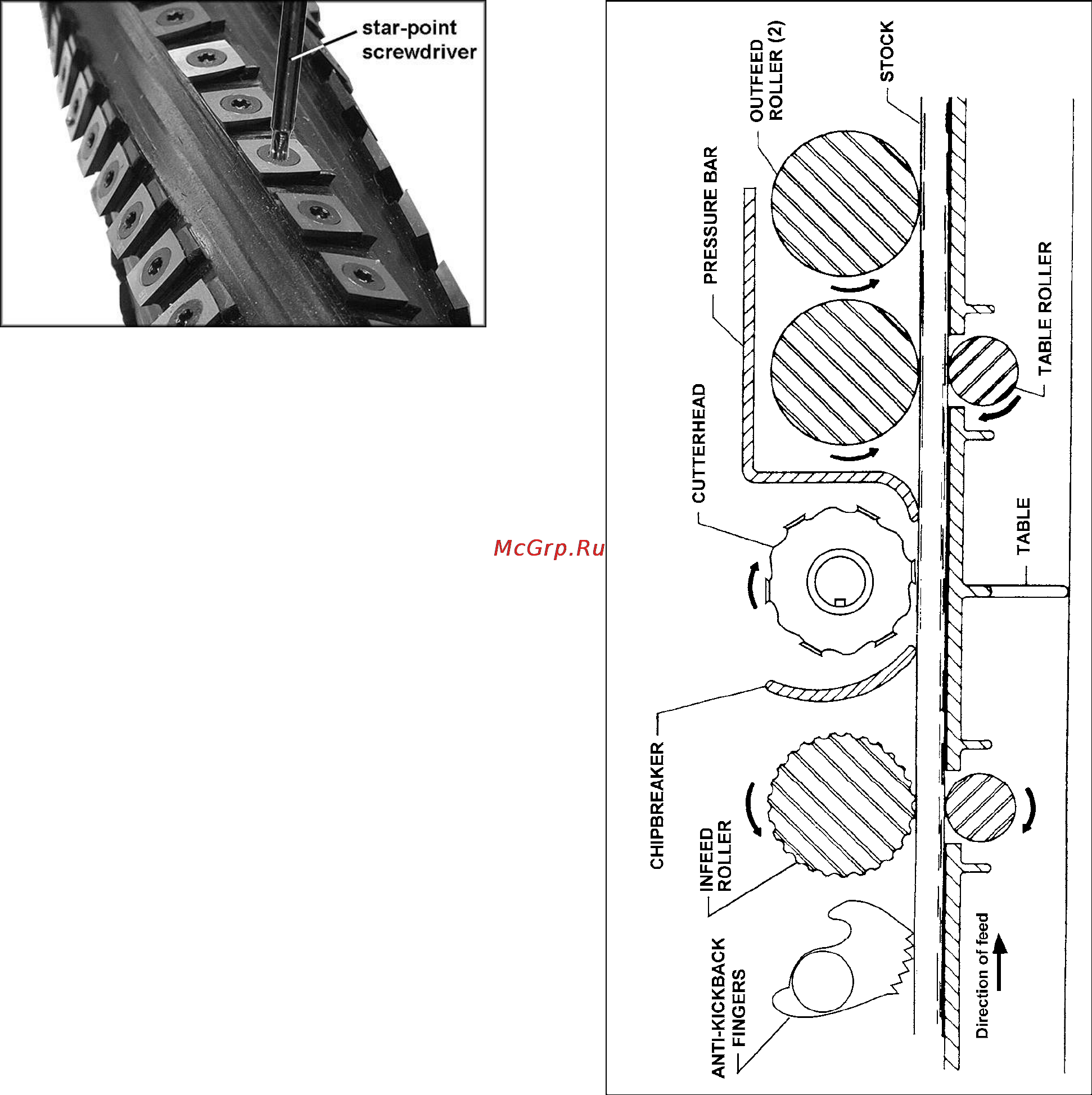

Строгальная голова с валами вашего
продольно-строгального станка (Рис. 8)
1 ......... Гасящие отдачу планки
2 ......... Вал подачи заготовки (рябуха)
3 ......... Стружколоматель
4 ......... Строгальный вал
5 ......... Ограничительная пластина
6 ......... Валы выхода заготовки
Проверка параллельности рабочего сто-
ла по отношению к строгальному валу
Рабочий стол устанавливается параллель-
но строгальному валу на заводе, и дальней-
шая регулировка не требуется. Если ваш
станок
стал на выходе придавать детали ко-
ническую форму, то нужно проверить парал-
лельность рабочего стола по отношению к
валу. Это делается следующим образом:
1. Отключите станок от источника питания.
2. Поместите шаблон на рабочий стол с од-
ной стороны прямо под один из краёв ва-
ла. Добейтесь лёгкого соприкосновения с
шаблоном
, приподняв стол.
3. Передвиньте шаблон в другую сторону на
противоположный край рабочего стола.
Расстояние между рабочим столом и
краями ножей вала должно быть одина-
ковым.
Рис. 8
Гасящие отдачу планки
Гасящие отдачу планки (А, Рис. 23) помога-
ют предотвратить отбрасывание заготовки из
станка. Их необходимо периодически прове-
рять, чтобы они были очищены от смолы и
клея, а также, чтобы они могли свободно
двигаться и правильно работать.
Вал подачи заготовки
Вал подачи заготовки должен обеспечивать
движение детали под
строгальный вал стан-
ка. Это - рифленый, наборно-секционный
вал.
Чтобы обеспечить надлежащее движение за-
готовки, вал подачи должен быть установлен
так, чтобы основание его дуги было 1/16”
(1,6 мм) ниже дуги строгального вала (стро-
гальных элементов). Вал подачи имеет пру-
