жины для равномерного прижима заготовки

к столу с обеих сторон станка.

Регулировка вала подачи

1. Отключите станок от электропитания.

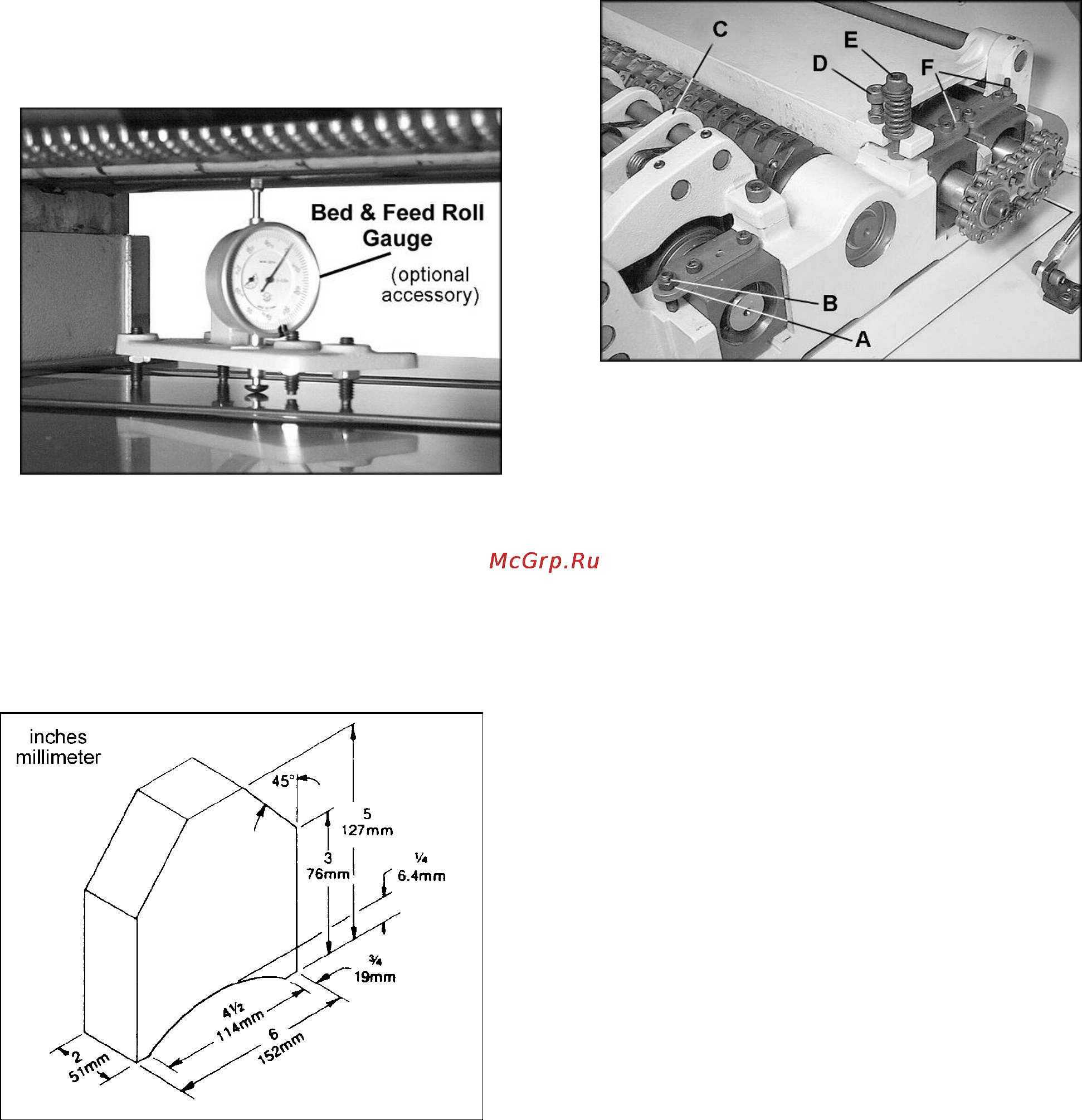

2. Поместите цифровой индикатор под стро-

гальным элементом ножевого вала (Ил-

люстрация 9 показывает индикатор

#2230002).

Рис. 9

Если цифровой индикатор отсутствует, ис-

пользуйте замерный блок из твердого дерева

собственного изготовления. Этот замерный

блок можно сделать по следующим разме-

рам, показанным на См. Рис. 10 , который Вы

можете сделать и использовать как шаблон.

Рис. 10

Вы можете провернуть строгальный вал при

помощи шкива.

3. Поднимите стол с помощью маховика, по-

ка шаблон не коснётся со вставкой ножа

в вершине ее кривой. Ноль шаблона в

этом положении.

4. Переместите шаблон к одной из сторон

вала подачи и с помощью щупа проверь-

те расположение. Оно должно

быть 1/16”

(1,6 мм) ниже расположения ножа.

5. Если размер не соответствует 1/16” (1,6

мм), то ослабьте стопорную гайку (A, Рис.

11) и поворачивайте винт регулирования

(B, Рис. 11) пока нижняя часть вала по-

дачи коснётся вершины измерительного

блока. Затем затяните стопорную гайку

Рис. 11

6. Проверьте и отрегулируйте противо-

положный конец вала подачи таким

же образом.

Регулировка высоты стружколомателя

Стружколоматель (C, Рис. 11) сделан под-

пружиненными секционными деталями соб-

ранными на одной оси, установленными по-

сле вала подачи заготовки. Стружколоматель

должен сломать стружку в маленькие части,

чтобы помочь избежать раскалывания заго-

товки, обеспечить не допустимость

обратно-

го выталкивания заготовки, и направить по-

ток стружки из станка.

Стружколоматель был на заводе установлен

в 1/32” (0,8 мм) ниже элементов ножей вала,

и был подпружинен должным образом.

ВНИМАНИЕ! Если стружколоматель устано-

вить слишком низко, или с чрезмерным дав-

лением пружин то может тормозится движе-

ние заготовки.

Прижимная защитная планка

Большинство проблем

движения детали мо-

жет происходить из-за неправильной регу-

лировки прижимной защитной планки. Её

функция - это придавливание на одинаковом

уровне материала после того, как он прохо-

дит под строгальным валом по всей ширине

стола. Планка должна устанавливаться на

одном уровне с ножевым валом.

Если планка будет слишком высоко, то мел-

кая "стружка" будет попадать на заготовку и

под валы выхода заготовки. Если планка бу-

дет слишком низко, то заготовка будет оста-

навливаться так как выходные валы не смо-

гут тянуть деталь.
