Используйте шаблон, чтобы установить

планку равномерно с обеих сторон строгаль-

ной головы, размер должен быть 0.000-

0.001” (0.02 мм) ниже строгальных элемен-

тов ножевого вала.

Рис. 11 показывает винт регулирования вы-

соты (D) и винт регулирования пружины

прижима(E) для защитной планки. Эта на-

чальная установка - отправная точка, а за-

ключительное регулирование, вероятно,

придется сделать

во время проверки станка

после всех регулировок при пропуске заго-

товки.

Валы выхода детали

Два вала выхода детали имеют почти глад-

кую поверхность, цельнометаллические,

чтобы избежать портить законченную по-

верхность отстроганного материала. Их

функция вытянуть деталь из станка после

того, как она вышла из под вала подачи за-

готовки и не

остановилась. Правильное сво-

бодное регулирование положения валов-

1/32” (0.8 мм) ниже строгальных вставок

ножевого вала.

Используйте шаблон, такой как цифровой

индикатор (иллюстрация 9) или деревянный

блок, установка и регулировка валов выхода

детали осуществляется так же как вала по-

дачи заготовки.

Регулируйте высоту используя винты (F, Рис.

11). Когда закончена установка, затяните

стопорные гайки на

винтах (F, Рис. 11).

Ролики стола

Станок поставляется с двумя роликами в

столе, которые вращаются, когда деталь

проходит через станок, таким образом, сни-

жая трение. Невозможно дать точные разме-

ры правильной установки высоты роликов

стола, потому что каждый вид древесины ве-

дет себя по-разному.

Как правило, когда строгаются грубые ма-

териалы, ролики

стола необходимо поста-

вить в верхнее положение. Когда строгаются

гладкие материалы, то ролики надо устано-

вить в нижнем положении.

Строгальный станок оборудован эксцентри-

ковым подъёмом - опусканием роликов стола

при помощи рычага. См. Рис. 12. Диапазон

0.00 до 0.05” (0 – 1,3 мм).

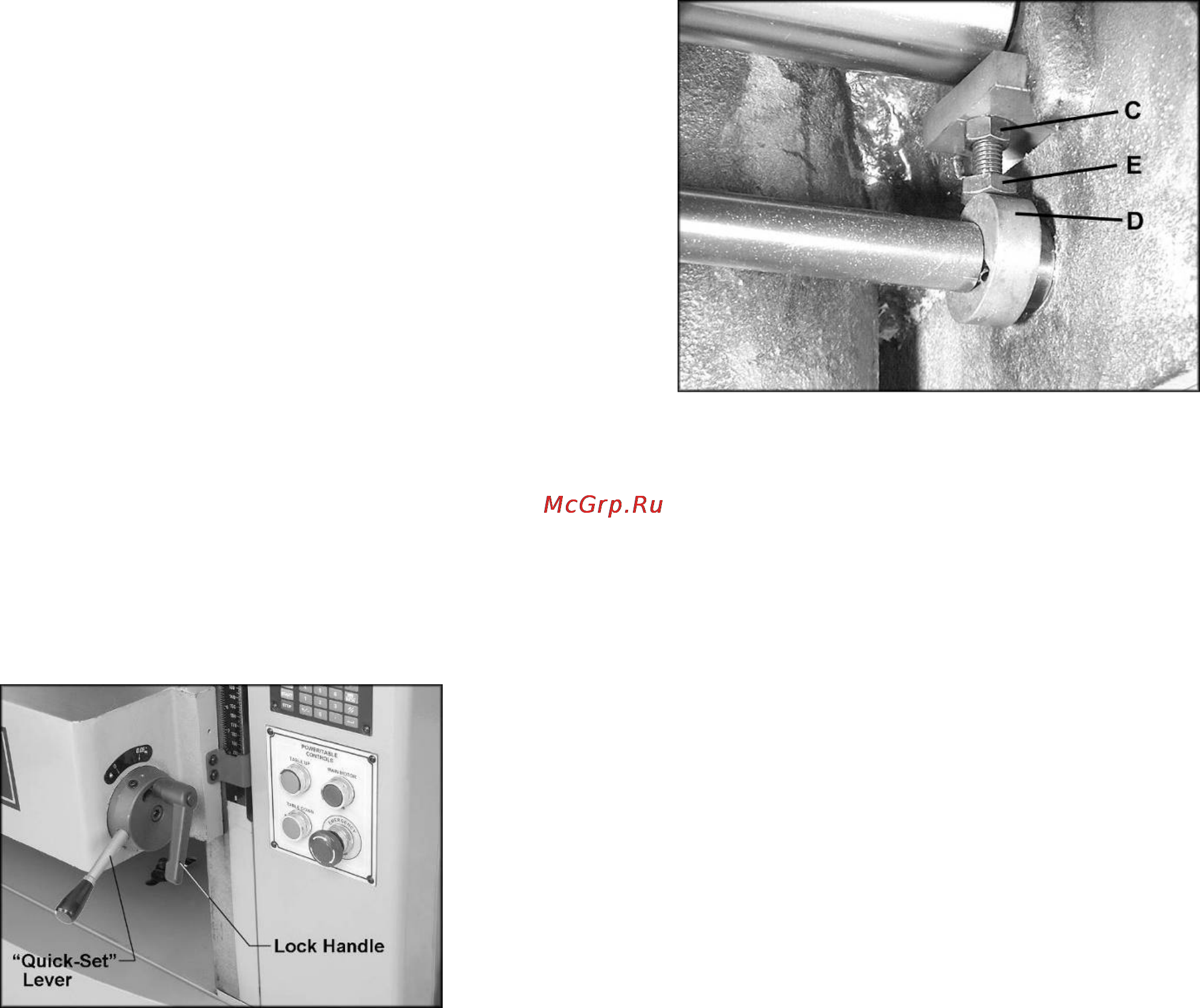

Рис. 12

Чтобы установить высоту роликов стола,

ослабьте стопорную ручку эксцентрика (Рис.

12) и поверните рычаг быстрого подъёма.

Повторно затяните стопорную ручку эксцен-

трика, чтобы зафиксировать регулирование.

Ролики стола установлены на заводе для

среднего положения строгания, они парал-

лельны по отношению к поверхности стола.

Если они нуждаются в регулировке сделайте

следующее:

Отключите станок от электропитания

2. Ослабьте стопорную ручку эксцентрика

(иллюстрация 12) и поверните рычаг бы-

строго подъёма в ноль.

3. Используйте шаблон, чтобы найти рас-

стояние от вершины стола до вершины

ролика стола. Ноль шаблон в этом поло-

жении.

4. Если установка шаблона больше или

меньше чем ноль, регулировочный болт

под

столом надо освободить от зажима

стопорной гайки (C, Рис. 13), который

находится выше эксцентрика (D, Рис. 13)

около конца ролика, который нуждается

в установке. Вращайте винт с головкой

(E, Рис. 13), пока шаблон не установится

в ноль.

Рис. 13

5. Повторите процесс для другой стороны

ролика стола, и затем повторно проверь-

те правильную сторону. Важно, что оба

конца роликов стола – на одной высоте,

чтобы облегчить движение заготовки че-

рез станок.

6. Затяните стопорную гайку на каждой

стороне и проверьте второй ролик стола,

ВАЖНО: Убедитесь, что высота переднего и

заднего роликов одинаковая. Ролики стола

всегда должны быть параллельны к его по-

верхности.

Регулировка стола

Стол строгального станка поднимается и по-

нижается винтами, располагается на двух

колоннах, и скользит по палзунам с четырех

сторон станка. Палзуны препятствуют тому,

чтобы стол качался, и регулируются планка-

ми с тремя винтами. См. Рис. 14.
