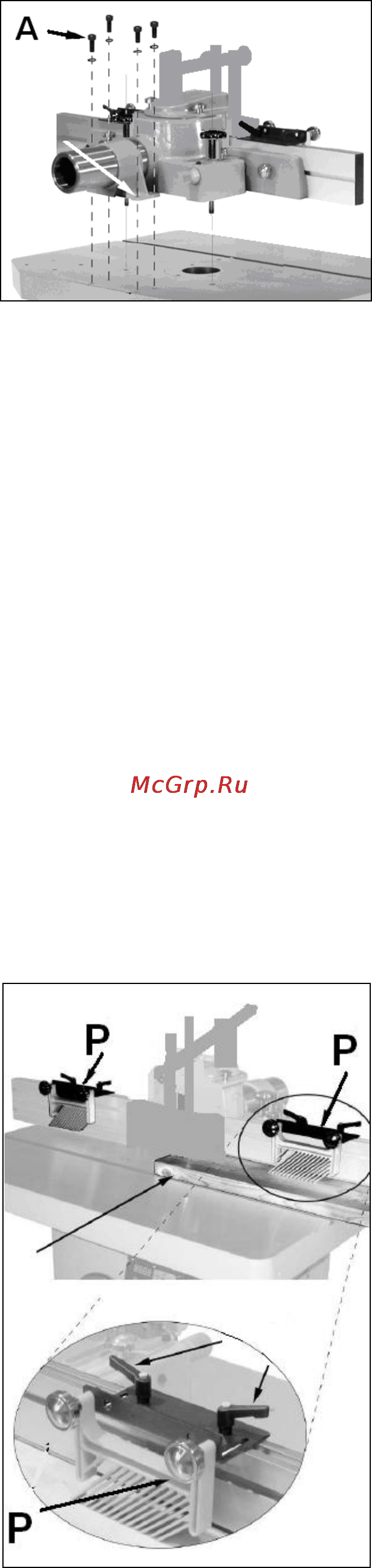

Рис. 15

Установите упорную доску на расстоянии примерно 5 мм от окружности,

описываемой инструментом.

Для безопасного направления (перемещения) узких заготовок применяйте

упорную доску. Упорная доска является быстроизнашивающейся деталью и

должна вновь изготавливаться, если свободное пространство вокруг

инструмента становится слишком большим.

По возможности применяйте для правильного позиционирования и установки

упора для фрезерования, обрезки заготовок.

Для безопасного и устойчивого ведения заготовки и для защиты от

непреднамеренного касания инструмента, используйте прижим заготовки в

зоне вращения фрезы.

Прижим заготовки закрепляется на крышке корпуса фрезерного узла и для

наладки откинут вверх.

Используйте прижимные планки (P, рис. 16) для дополнительного прижима

детали.

Рис. 16
