Закрепить упор для ведения заготовки с кожухом, к вытяжной установке дл

выброса стружки.

Перед пуском станка проверьте свободное вращение фрезерного

инструмента и убедитесь, что все элементы станка надежно затянуты.

7.7. Монтаж упора для фрезерования закруглений

Упор для фрезерования закруглений, поставляемый вместе со станком,

может быть закреплен на столе станка и позволяет применять инструмент с

максимальным диаметром 150 мм.

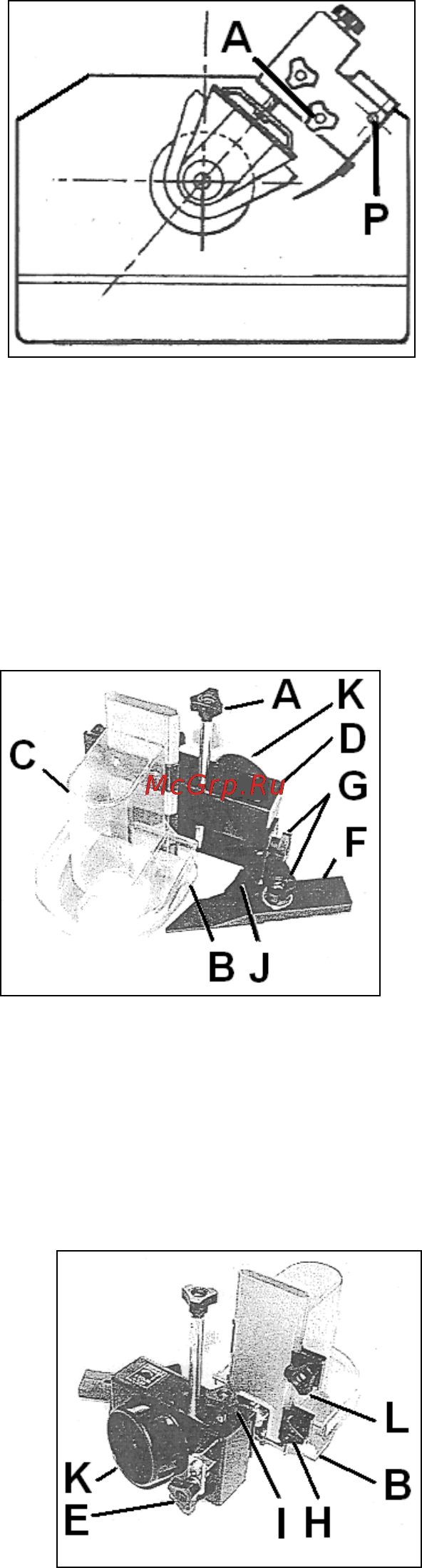

Рис. 17

Сначала установите основание упора.

Для этого в столе станка предусмотрены одно резьбовое отверстие M8 (A,

рис. 17) и одно фиксирующее отверстие диаметром 8 мм (P, рис. 17).

Рис. 18

Зажмите направляющий ползунок заготовки (B, рис. 18) в зависимости от

высоты заготовки и диаметра инструмента. Установите желаемый съем стружки

на рукоятке (E, рис. 19).

Рис. 19
