Опустите прозрачный защитный кожух (C, рис. 18) на заготовку.

Подсоединить вытяжную установку к патрубку (K, рис. 19).

Перед пуском станка проверьте свободное вращение фрезерного

инструмента и убедитесь в том, что все элементы станка надежно затянуты.

Начните обработку, направляя заготовку вдоль подающей планки (F, рис.

18). При этом заготовка медленно и безопасно входит в зону окружности,

описываемой инструментом. Максимальный съем стружки указывается

разметочной стрелкой.

Проведите заготовку дальше мимо разметочной стрелки. Таким образом

обеспечивается равномерный съем стружки.

7.8. Монтаж шипорезной каретки

Шипорезная каретка не находится в стандартной комплектации.

Шипорезная каретка, поставляемая в виде опции, перемещается по столу

станка по Т-образному пазу.

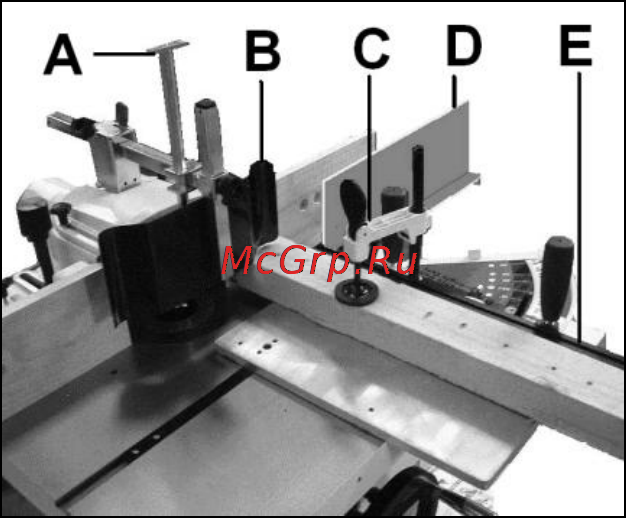

Прижим заготовки (C, рис.20) и направляющая линейка с упором (E)

обеспечивают устойчивость заготовки во время обработки.

Шипорезная каретка оснащена пластиной для защиты в конце резки (D),

который служит также как ограничение высоты заготовки.

Устанавливайте упор и линейку для упоров в соответствии с диаметром

инструмента.

Горизонтальный прижимной ползунок (А) устанавливается поверх заготовки.

Вертикальный прижим (В) поднимается на максимальную высоту.

Рис. 20

Перед пуском станка проверьте свободное вращение фрезерного

инструмента и убедитесь в том, что все элементы станка надежно затянуты.

Начинайте рабочий ход посредством передвижения каретки в направлении

инструмента

При этом прижимайте заготовку обеими руками к упору (Е).

Всегда выдерживайте достаточное безопасное расстояние до вращающегося

фрезерного инструмента.

Указание:

Нарезка шипов требует повышенной мощности и вращающего момента.

В большинстве случаев лучшие результаты достигаются при 4000 об/мин.
