2. Установка оборудования
Процесс установки платы серии Industio CP-114 состоит из установки
оборудования и инсталляции программного обеспечения. Здесь
будет рассматриваться установка платы в компьютер. Инсталляция
драйверов под различные операционные системы подробно
обсуждается в следующей главе.
Серия Industio CP-114

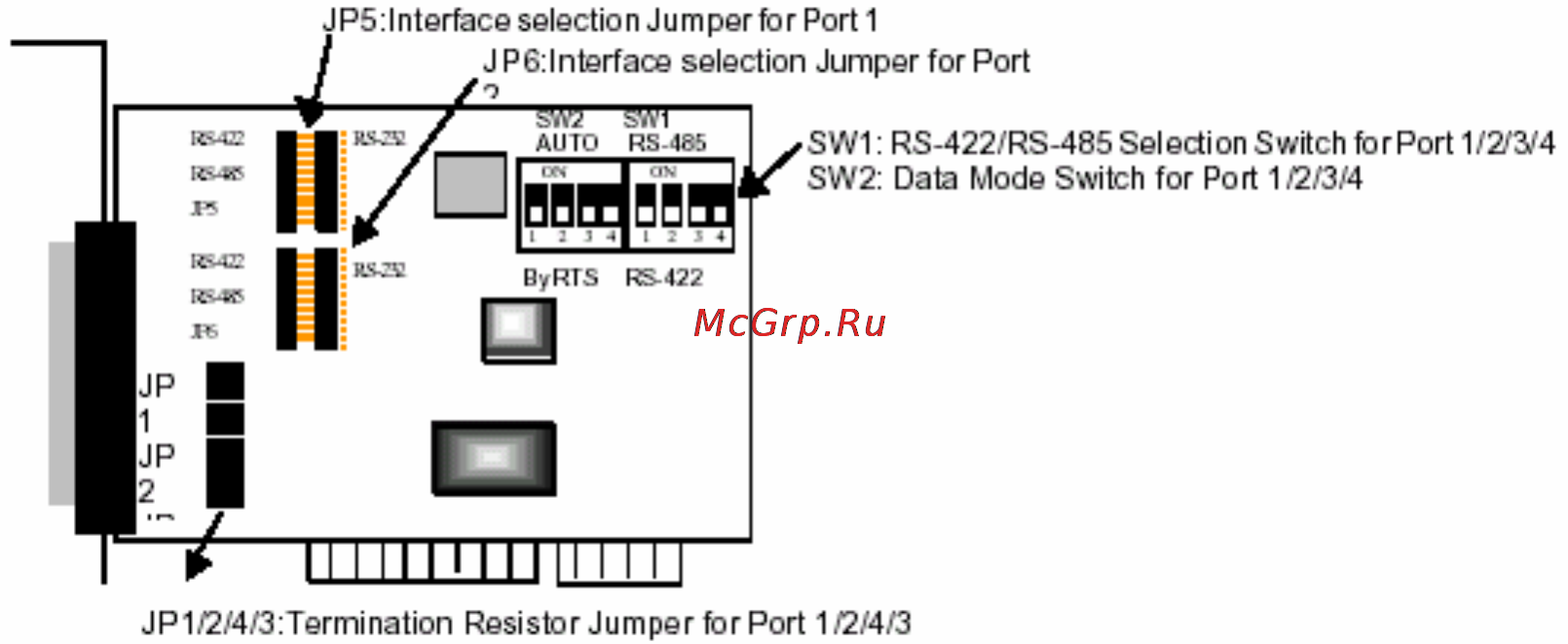

Настройки интерфейса
Перед установкой платы в слот, вам необходимо в соответствии с
вашими пожеланиями установить все переключатели и перемычки.
По умолчанию настройки всех портов заданы для RS-485 в
режиме автоматического управления контролем данных без
терминальных резисторов и имеют следующие значения:
• JP5/6: перемычка переключения интерфейса для порта 1/2:
Слева* Интерфейс порта RS-422/485.
Справа Интерфейс порта RS-232.
• SW1:
переключатель интерфейса для порта 1/2/3/4:
ON* Интерфейс порта RS-485.
OFF Интерфейс порта RS-422.
13
