функция автоматического определения направления передачи
данных. Благодаря этому отпадает необходимость в программном
вмешательстве. Из этого следует, что приложения могут работать с
портом RS-485 без дополнительных команд, необходимых для
контроля направления передачи в полудуплексном протоколе.
При помощи обширных настроек драйвера платы Industio CP-114
могут полностью использовать 32-битный Tx/Rx FIFO и встроенный в
микросхему аппаратный контроль
потока данных, что позволяет без
потерь осуществлять передачу данных со скоростью до 921.6 Kbps.
Таким образом, предоставляется возможность для налаживания
надежной и высокопроизводительной последовательной
мультипортовой связи.

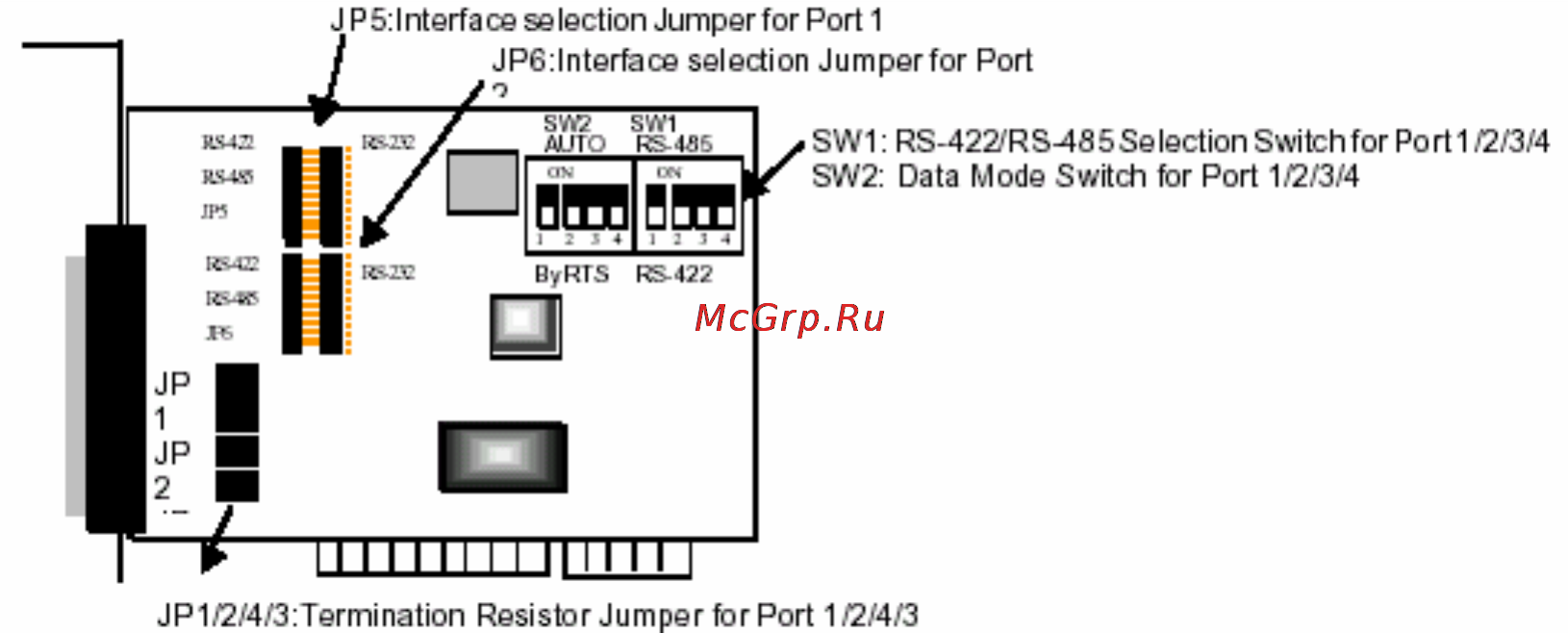

Встроенные терминальные резисторы для RS-422/RS-
485
На платах Industio CP-114 установлены терминальные резисторы;
благодаря этому отпадает необходимость в подборе необходимых
резисторов для решения проблемы согласования импедансов. Более
подробно этот аспект рассмотрен в главе «Соединительные модули и
распайка разъемов».
8
