Условные
обозначения

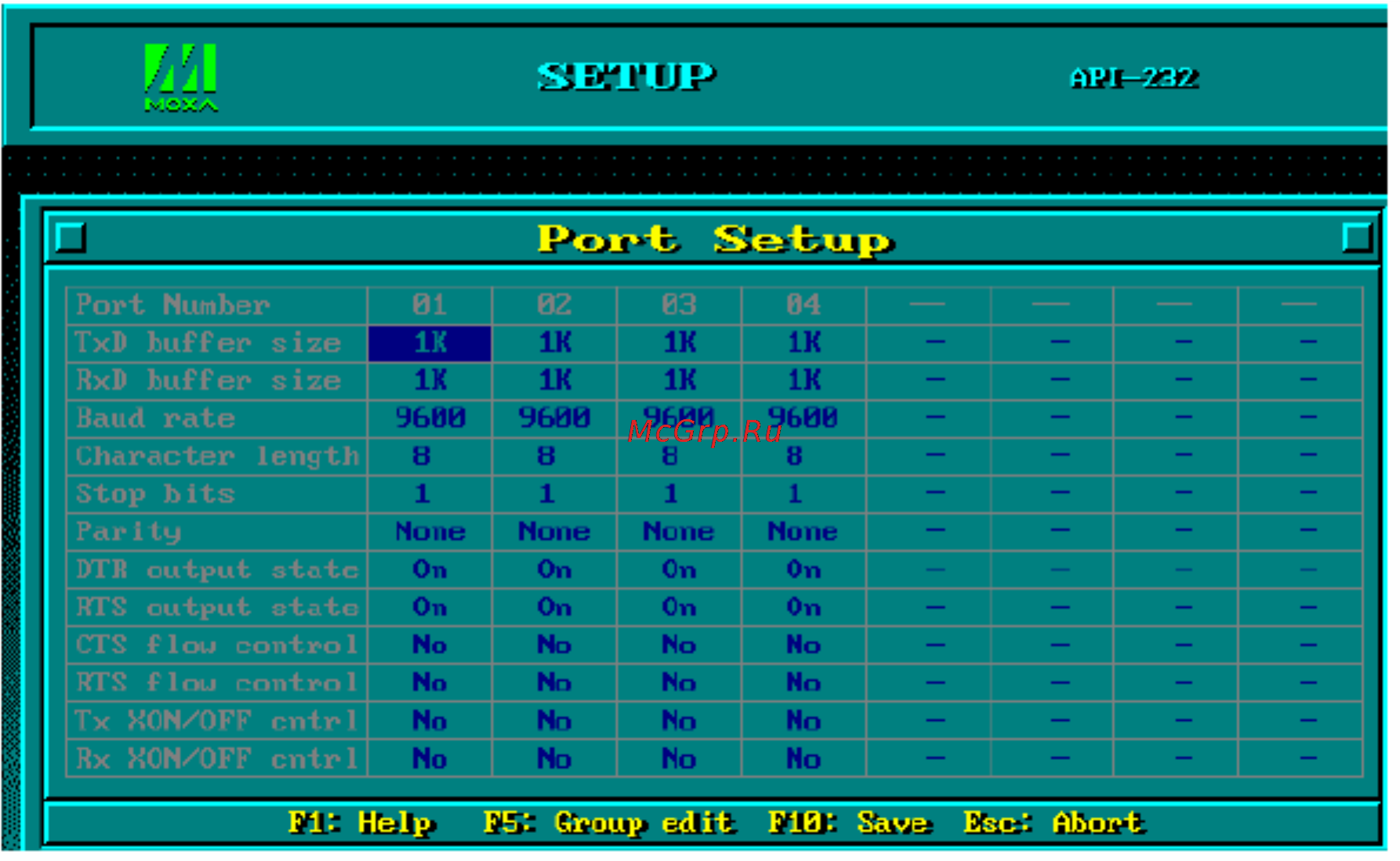

Ниже приводится описание некоторых важных полей и функций.
Port Number: Это идентификатор каждого порта. Программы
обращаются к порту по присвоенному ему
номеру (ID). Назначение одинаковых номеров
разным портам не допустимо. То есть, каждый
порт MOXA в последовательном
программировании определяется как номер
порта.
Порту может быть присвоено любое значение в
интервале от 0 до 255, исключая
повторения и
неопределенные значения. В общем, при
определении номеров портов платы вы можете
исходить из удобства в дальнейшей работе с
программами.
TxD buf size: Буфер передачи (вывод), определяемый в
системе для каждого порта.
43
